บ้าน / สินค้า / ซีรีย์การหมุนและการกัด CNC แนวนอน / NC110 Precision Mechanical Spindle Mechanical Foring Center NC110 Precision Mechanical Spindle Mechanical Foring Center

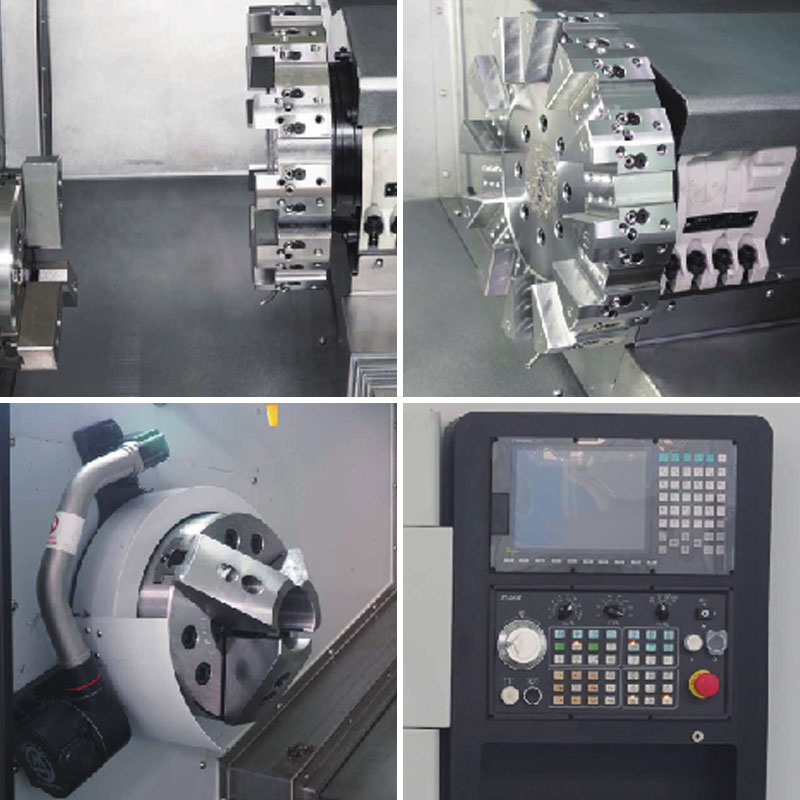

Chuck สามกรรไกรไฮดรอลิกเป็นส่วนสำคัญของแกนหมุนแนวนอนเชิงกลที่มีความแม่นยำนี้ การออกแบบของมันพิจารณาความมั่นคงและความปลอดภัยของการยึดชิ้นงานในระหว่างการประมวลผล Chuck สามกามใช้โหมดไฮดรอลิกไดรฟ์และให้แรงหนีบที่เสถียรผ่านระบบไฮดรอลิกเพื่อให้แน่ใจว่าชิ้นงานจะไม่ถูกแทนที่เนื่องจากการสั่นสะเทือนหรือแรงภายนอกในระหว่างการประมวลผลจึงมั่นใจได้ว่าการประมวลผลความแม่นยำและความปลอดภัย
แกนกลไกเชิงกลที่มีความแม่นยำมาตรฐานพร้อมหน่วยความเร็วสูงในตัวทำจากเทคโนโลยีขั้นสูงและวัสดุคุณภาพสูงพร้อมความสามารถในการประมวลผลความเร็วสูงและความแม่นยำสูง หน่วยความเร็วสูงในตัวช่วยให้แกนหมุนสามารถหมุนได้อย่างง่ายดายด้วยความเร็วสูงจึงตอบสนองความต้องการของการตัดและขุดเจาะความเร็วสูง ไม่ว่าจะเป็นการประมวลผลรูปร่างที่แม่นยำหรือการขุดเจาะความเร็วสูงแกนหมุนสามารถให้ผลการประมวลผลที่มั่นคงและแม่นยำ ในเวลาเดียวกันการหมุนความเร็วสูงยังสามารถปรับปรุงประสิทธิภาพการตัดลดวงจรการประมวลผลสั้นลงและลดต้นทุนการผลิต
ข้อมูลการผลิต
ความสามารถในการประมวลผล
1. เครื่องกลึงการขุดเจาะและน่าเบื่อสามารถทำได้
2. โครงสร้างพื้นฐานที่แข็งแกร่งสูงเพื่อให้ได้การตัดหนัก
3. ความสามารถในการตัดที่ยอดเยี่ยมและความแม่นยำในการประมวลผลที่มั่นคงเพื่อให้ได้การผลิตสูง
4. ถังน้ำหล่อเย็นแบบดึงออกใช้เพื่อทำความสะอาดและตัดได้ง่าย
5. ความจุถังมาตรฐาน: 125L
เครื่องมือการกำหนดค่าพื้นฐานของเครื่องมือ
1. Sytec รุ่นใหม่/22TA
2. มอเตอร์ไดรฟ์รุ่นใหม่
3. มอเตอร์แกนหมุนเซอร์โวแรงบิดสูงรุ่นใหม่เป็นมาตรฐาน
4. ไต้หวันหรือลวดลวดญี่ปุ่นและสกรู
5. ถังเก็บน้ำแยก
6. เครื่องกำจัดชิป
7. แรงดันน้ำมันสามกรงเล็บ
8. มาตรฐานพร้อมแกนหมุนกลไกความเร็วสูงในตัว
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | NC-110 | |
| สูงสุด เปลี่ยนเส้นผ่านศูนย์กลางของเตียง | มม. | φ750 | |
| สูงสุด เส้นผ่าศูนย์กลางเครื่องจักร | มม. | φ600 | |
| สูงสุด ความยาวการทำงาน | มม. | 700 | |
| สูงสุด ผูกก้านผ่านเส้นผ่านศูนย์กลางรู | มม. | φ75 | |
| แกนหลัก | รูปแบบจมูกแกนหมุน | A2-8/11 | |
| สปินเดิลผ่านเส้นผ่านศูนย์กลางรู | มม. | φ86 | |
| เรียวของรูด้านในแกนหมุน | MT-6 | ||
| ความสามารถในการถือกัน | 10 " | ||
| ดึงแบบฟอร์มการกระทำของก้าน | แรงดันไฮดรอลิก | ||
| สูงสุด ความเร็วแกนหมุน | r/นาที | 2500 นาที -1 | |
| พลังงานมอเตอร์หลัก | กิโลวัตต์ | 15/18.5 | |
| ให้อาหาร | การเดินทาง x-axiS | มม. | 350 |
| การเดินทางแกน z | มม. | 750 | |
| ความเร็วในการเคลื่อนที่ของแกน x/z | M/นาที | 25 | |
| ความแม่นยำ | ความแม่นยำในการวางตำแหน่ง (x/z) | มม. | ± 0.005 |
| ความแม่นยำในการวางตำแหน่งซ้ำ (x/z) | มม. | ± 0.003 | |
| dota | หมายเลขเครื่องมือ | 12 | |
| รูปแบบการขับขี่ | เซอร์โว | ||
| ความสูงของศูนย์ | มม. | 100 | |
| เวลาเปลี่ยนเครื่องมือ (T-T) | s | 0.2 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือที่น่าเบื่อ | มม. | 50 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือสี่เหลี่ยมจัตุรัส | มม. | 25 | |
| tailstock | Taper of Tailstock Sleeve | MT-5 | |
| เส้นผ่านศูนย์กลางแขนตรงกลาง | มม. | φ80 | |
| การเดินทางสูงสุดแขนเสื้อ | มม. | 100 | |
| โล่ความปลอดภัย | ปิดสนิท | ||
| ระบบควบคุมตัวเลข | รุ่นใหม่ 22TA/FANUC OI-TF | ||
| น้ำหนักเครื่องจักร | กิโลกรัม | 5200 | |
| ขนาดโดยรวมของเครื่อง (LXWXH) | มม. | 2980 × 2200 × 1950 | |
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน NC110 Precision Mechanical Spindle Mechanical Foring Center supplier and custom NC110 Precision Mechanical Spindle Mechanical Foring Center companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
ในบรรดาส่วนประกอบหลักของศูนย์หมุนแนวนอนเชิงกลที่มีความแม่นยำเชิงกลที่ผลิตโดย Ningbo Hongjia CNC Technology Co. , Ltd, Hydraulic Three-Jaw Chuck นั้นไม่ต้องสงสัยเลยว่าเป็นสิ่งที่สะดุดตาที่สุด เครื่องกลึงนี้ใช้เทคโนโลยีไดรฟ์ไฮดรอลิกขั้นสูงและให้กำลังที่มั่นคงและทรงพลังสำหรับการจับสามกรรไกรผ่านระบบไฮดรอลิกที่ออกแบบมาอย่างแม่นยำ ไม่ว่าจะเป็นเพื่อการประมวลผลรูปร่างที่แม่นยำของชิ้นส่วนที่ซับซ้อนหรือสำหรับการขุดเจาะความเร็วสูงของวัสดุที่มีความแข็งแรงสูง, ชัคไฮดรอลิกสามกรัมสามารถวางรากฐานที่มั่นคงสำหรับกระบวนการประมวลผลทั้งหมดด้วยประสิทธิภาพที่ยอดเยี่ยม
อีกไฮไลท์ของไฟล์ แกนหมุนแนวนอนเชิงกลที่แม่นยำ เป็นแกนกลไกเชิงกลที่มีความแม่นยำมาตรฐานซึ่งมีหน่วยความเร็วสูงในตัวผลิตด้วยเทคโนโลยีขั้นสูงและใช้วัสดุคุณภาพสูงเพื่อให้แน่ใจว่าได้เปรียบสองประการของความเร็วสูงและความแม่นยำสูง หน่วยความเร็วสูงในตัวช่วยให้แกนหมุนได้อย่างง่ายดายเพื่อให้ได้การหมุนความเร็วสูงปรับให้เข้ากับความต้องการของการตัดและการขุดเจาะความเร็วสูงได้อย่างสมบูรณ์แบบ ไม่ว่าจะเป็นการแสวงหาการแกะสลักอย่างพิถีพิถันด้วยความแม่นยำระดับไมครอนหรือการแสวงหาการผลิตมวลที่มีเอาท์พุทสูงศูนย์หมุนแนวนอนกลไกเชิงกลที่แม่นยำสามารถตอบสนองความต้องการที่หลากหลายของลูกค้าที่มีผลการประมวลผลที่มั่นคงและแม่นยำ
ความสามารถในการประมวลผลของแกนหมุนแนวนอนเชิงกลที่มีความแม่นยำไม่ควรประเมินต่ำเกินไป การออกแบบโครงสร้างพื้นฐานที่มีความแข็งแกร่งสูงช่วยให้เครื่องกลึงสามารถทนต่อแรงกดดันอย่างมากจากการตัดหนักเพื่อให้มั่นใจถึงความเสถียรและความทนทานของกระบวนการประมวลผล ความสามารถในการตัดที่ยอดเยี่ยมและความแม่นยำในการประมวลผลที่มีเสถียรภาพช่วยให้แกนหมุนแนวนอนเชิงกลมีความแม่นยำในแนวนอนเพื่อให้เกิดการผลิตที่มีประสิทธิภาพในขณะที่ติดตามผลิตภัณฑ์ที่มีคุณภาพสูง นอกจากนี้เครื่องกลึงยังติดตั้งถังหล่อเย็นแบบถอดได้เพื่อทำความสะอาดและบำรุงรักษาได้ง่าย ความจุมาตรฐานคือ 125L ซึ่งช่วยให้มั่นใจได้อย่างมีประสิทธิภาพความสะอาดและผลการระบายความร้อนของสภาพแวดล้อมการประมวลผล
ในแง่ของการกำหนดค่าศูนย์หมุนแนวนอนเชิงกลที่มีความแม่นยำยังแสดงให้เห็นถึง Ningbo Hongjia CNC Technology Co. บริษัท การแสวงหานวัตกรรมทางเทคโนโลยีที่ไม่หยุดยั้งของ Ltd การกำหนดค่ามาตรฐานของระบบควบคุม SYTEC/22TA รุ่นใหม่มอเตอร์ไดรฟ์รุ่นใหม่และมอเตอร์แกนหมุนเซอร์โวแรงบิดสูงทำให้มั่นใจได้ว่าตำแหน่งนำของเครื่องกลึงในความแม่นยำในการควบคุมกำลังขับและความเร็วในการตอบสนอง ในเวลาเดียวกันการใช้รางเชิงเส้นและสกรูตะกั่วที่นำเข้าจากไต้หวันหรือญี่ปุ่นช่วยเพิ่มความแม่นยำและความทนทานของเครื่องกลึง การออกแบบถังเก็บน้ำอิสระอุปกรณ์กำจัดชิปที่มีประสิทธิภาพและชัคสามกรรไกรไฮดรอลิกมาตรฐานรวมกันเป็นระบบการประมวลผลที่ทรงพลังของศูนย์หมุนแนวนอนเชิงแนวนอนเชิงกลที่มีความแม่นยำทำให้ผู้ใช้มีโซลูชั่นเต็มรูปแบบ
ในฐานะผู้นำในด้านอุปกรณ์ตัดโลหะ CNC ในประเทศจีน บริษัท Ningbo Hongjia CNC Technology Co. , Ltd. ได้ส่งเสริมนวัตกรรมและการพัฒนาเทคโนโลยีซีเอ็นซีอย่างต่อเนื่องด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย การเปิดตัวศูนย์หมุนแนวนอนกลไกเชิงกลที่มีความแม่นยำนั้นประสบความสำเร็จเป็นภาพสะท้อนที่เข้มข้นของความสามารถด้านนวัตกรรมทางเทคโนโลยีของ บริษัท และความเข้าใจเชิงลึกของตลาด
