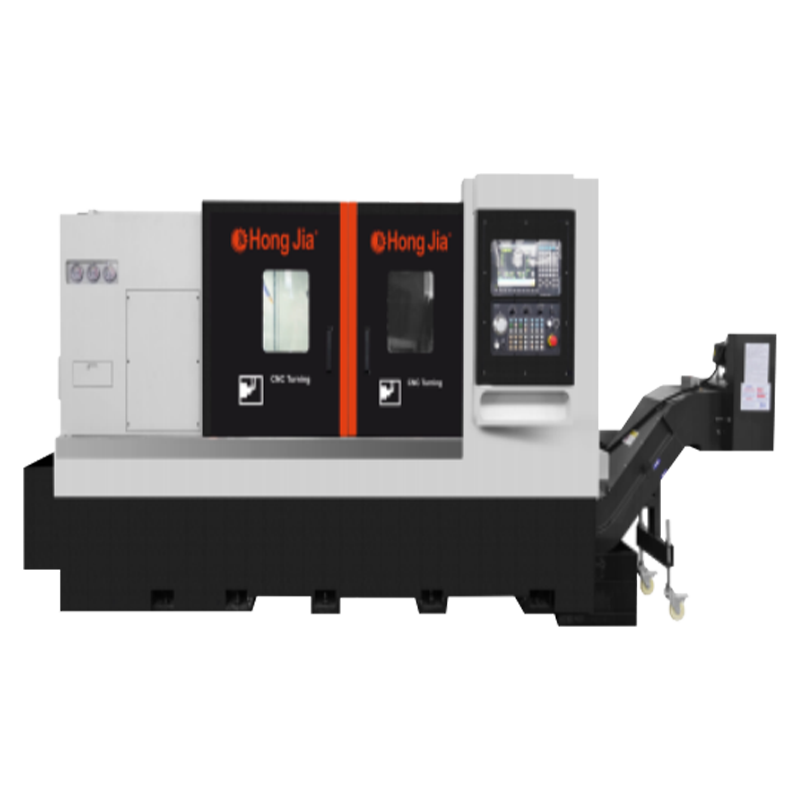

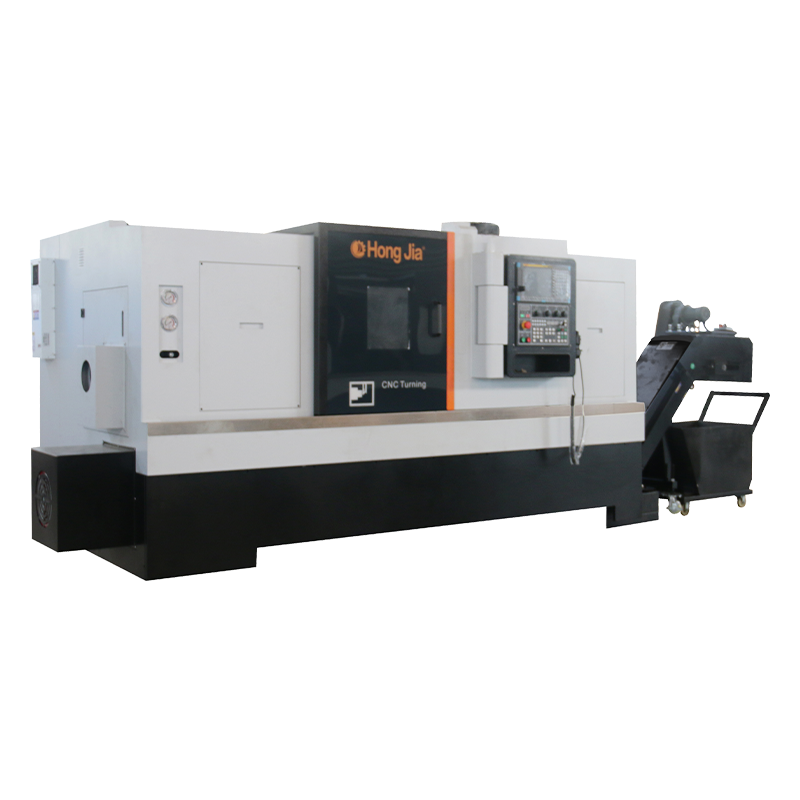

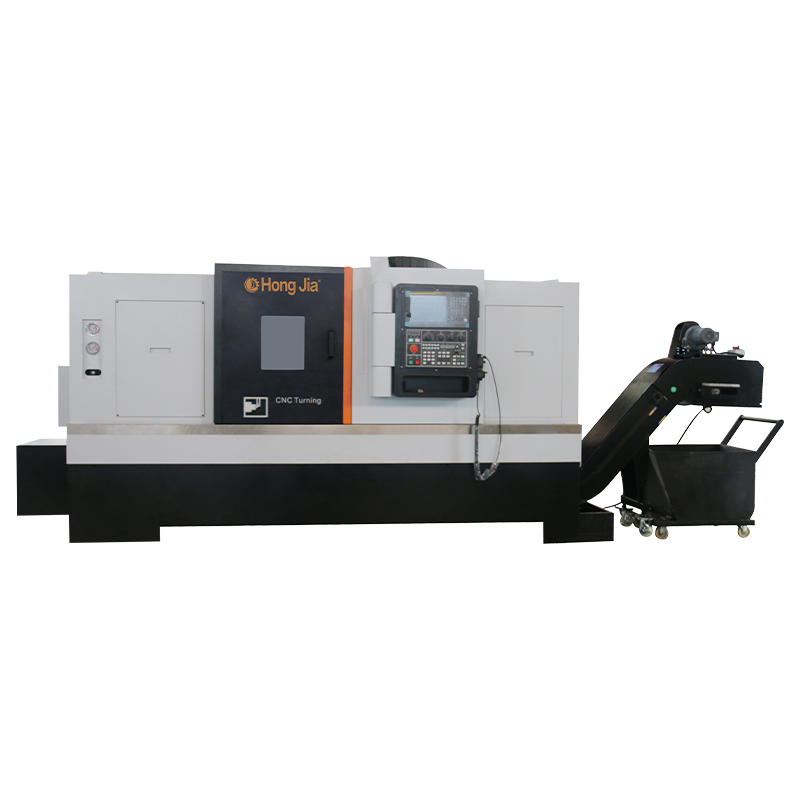

NC-115/1000 CNC Lathe

เครื่องกลึง NC-115/1000 CNC ติดตั้งระบบควบคุม FANUC0I-TF ของญี่ปุ่นมาตรฐาน
ได้รับการออกแบบสร้างและทดสอบอย่างเต็มที่กับการจัดอันดับ ISO NC-115 Turning Center (ความแม่นยำคงที่มิติและประสิทธิภาพการตัด)
การเดินทาง X-Axis สูงสุดคือ 320 มม. การเดินทาง Z-Axis สูงสุดคือ 1,000 มม. และตัวเลขเหล่านี้จะขึ้นอยู่กับการจับ 18.0 (380 มม.) ที่มีความแม่นยำในการวางตำแหน่งแกน x และแกน Z และการทำซ้ำ 0.008 มม.

พื้นที่ทำงานที่กว้างของเตียงเหมาะสำหรับชิ้นงานเครื่องตัดเฉือนที่มีขนาดต่าง ๆ : เส้นผ่านศูนย์กลางหมุนสูงสุดคือ 730 มม. เส้นผ่านศูนย์กลางสูงสุดของชิ้นส่วนกลึงคือ 550 มม. เส้นผ่านศูนย์กลางสูงสุดของชิ้นส่วนกลึงคือ 550 มม. เส้นผ่านศูนย์กลางสูงสุดของชิ้นส่วนกลึงคือ 550 มม.
NC115-1000 CNC Lathe ได้รับการออกแบบและผลิตโดย Hongjia ใช้ความสมบูรณ์ 30 องศา โครงสร้างเตียงเอียงความแข็งแกร่งและความทนทาน การออกแบบโครงสร้างและการหล่อทั้งหมดใช้การวิเคราะห์องค์ประกอบ จำกัด ผกผัน วิธีการออกแบบที่เป็นเอกลักษณ์ของ Hongjia ทำให้มั่นใจได้ว่าเครื่องมือเครื่องจักรทั้งหมดมีความแข็งแกร่งทางวิทยาศาสตร์และมีเหตุผลมากขึ้น
เครื่องมือเครื่องจักร Honka NC-115/1000 มีน้ำหนักรวม 6600 กิโลกรัมและทำจากเหล็กหล่อคุณภาพสูงซึ่งทำให้มั่นใจได้ถึงความเสถียรโดยรวมความแข็งแกร่งและความสามารถในการตัดเฉือนของเครื่องมือเครื่องจักร
แกนหมุน
NC-115/1000 ติดตั้งแกนหมุนชนิด Chuck และ Nose Model ANSIA2-11 นั้นติดตั้ง 18.0 ’(380 มม.) ชัคพลังงานสามกรัมพร้อมชุดขากรรไกรนุ่มเป็นมาตรฐาน
เครื่องมอเตอร์สปินเดิลมอเตอร์พลังงาน: 22 กิโลวัตต์ (ต่อเนื่อง), 27.5 กิโลวัตต์ (15 นาทีต่อเนื่อง)
แกนหมุนของเครื่อง NC-115/1000 ติดตั้งมอเตอร์อัลฟ่าด้วยความเร็ว 1,000 รอบต่อนาทีและแรงบิดที่ได้รับการจัดอันดับ 285nm (15 นาที) ด้วยความเร็วพื้นฐาน 625 รอบต่อนาที
แกนหมุน NC-115/1000 นั้นขับเคลื่อนด้วยเข็มขัด
แกนหมุนมีแบริ่งห้าแบริ่ง - ลูกปืนหนึ่งลูกปืนและตลับลูกปืนแบบสัมผัสสี่ตัว แบริ่งสัมผัสแบบมุมหนึ่งคู่ติดตั้งที่ด้านหน้าและด้านหลังของแกนหมุนเพื่อเพิ่มความแข็งแกร่งโดยรวมของแกนหมุน 2 แบริ่งสัมผัสเชิงมุมติดตั้งที่ปลายด้านหน้าของแกนหมุนห่างจากแบริ่งลูกกลิ้ง 15 มม. เพื่อเพิ่มความแม่นยำในการวิ่งของแกนหมุน แบริ่งเจาะที่ด้านหน้าของแกนหมุนคือ 170 มม.
การรวมกันของตลับลูกปืนลูกกลิ้งและตลับลูกปืนสัมผัสเชิงมุมทำให้ระบบเสถียรภาพทางความร้อนที่ยอดเยี่ยมและเพิ่มความแข็งแกร่งในรัศมีและแนวแกน ปลายด้านหน้าของแกนหมุนถูกปิดผนึกเขาวงกตเพื่อป้องกันไม่ให้สภาพแวดล้อมภายนอกส่งผลกระทบต่อด้านในของแกนหมุน

แกนหมุนของซีรีย์ NC-115/1000 นั้นมาพร้อมกับตัวเข้ารหัสแม่เหล็กแบบไม่สัมผัสสำหรับการแตะที่แข็งการทำดัชนี 1 องศาและการวางตำแหน่งแกนหมุน
กลไกการหนีบไฮดรอลิกบางเฉียบกับระบบวงจรน้ำหล่อเย็นสามารถเชื่อมต่อกับตัวเชยพลังงานสามมิติหรืออะแดปเตอร์ collet ไปยังแผ่นงานยึด เครื่องมีรอยเท้าขนาดเล็กเนื่องจากการใช้กระบอกหมุนแบบเพรียวบาง
มาตรวัดความดันทรงกระบอกไฮดรอลิกได้รับการแก้ไขที่ด้านซ้ายของด้านหน้าของเครื่องเพื่อสังเกตแรงปัจจุบันของชัคหรือคอลเล็ต
ความดันไฮดรอลิกของกระบอกหมุนสามารถปรับได้จาก 74PSI (5kg/cm2) เป็น 592psi (40 กก.) ความดันที่ยึดแกนหมุนสามารถปรับได้อย่างง่ายดายผ่านประตูบริการด้านซ้ายมือ สวิตช์เชื่อมต่อความปลอดภัยติดตั้งอยู่ที่ประตูทางเข้า
แรงดันแกนหมุนสามารถปรับได้ตั้งแต่ 500 กิโลกรัมเป็น 4000 กิโลกรัม การเดินทางแกนหมุนสูงสุดของแถบผูกแกนหมุนคือ 15 มม. แถบแกนหมุน NC-115/1500 มีความสามารถในการรับส่งข้อมูล 120 มม.
ป้อมปราการ
NC-115/1000 ติดตั้งป้อมปืนเซอร์โวสองตำแหน่งมาตรฐาน 12 ตำแหน่ง สามารถติดตั้งเครื่องมือก้านสี่เหลี่ยมจัตุรัสซ้ายและขวา 25 มม. และเครื่องมือก้านกลม 50 มม. 12 สถานี
ป้อมปืนถูกขับเคลื่อนด้วยมอเตอร์เซอร์โวไร้แปรงและถูกล็อคอย่างแม่นยำและน่าเชื่อถือโดยแผ่นดิสก์ปลายสามชิ้น เวลาเปลี่ยนเครื่องมือที่อยู่ติดกันของป้อมปืนอยู่เพียง 0.18 วินาที
ตำแหน่งเครื่องมือที่ไกลที่สุดของป้อมปืนถูกจัดทำดัชนีใน 1.0 วินาที ความสามารถในการทำซ้ำป้อมปืนคือ 2.5 อาร์ควินาที

Guideways และ Screws
เตียง NC-115/1000 ใช้สองญี่ปุ่น #55/ #55 ความแม่นยำบอลคู่มือเชิงเส้นบนแกน x และแกน z โดยมีสองสไลด์สำหรับแต่ละรางซึ่งมีความแข็งแกร่งและความต้านทานการสึกหรอที่ดีมาก
เมื่อเปรียบเทียบกับคู่มือการเลื่อนแบบทั่วไปคู่มือการหมุนเชิงเส้นมีความต้านทานแรงเสียดทานต่ำกว่าไม่มีการสร้างความร้อนและการขยายตัวทางความร้อนน้อยลง นอกจากนี้ Guideway การกลิ้งมีความแม่นยำในการวางตำแหน่งที่สูงขึ้นความเร็วในการป้อนที่เร็วขึ้นเวลาที่ไม่ตัดเวลาที่สั้นลงเวลาที่ลดลงการสึกหรอน้อยลงอายุการใช้งานเครื่องจักรที่ยาวนานขึ้นและความเสถียรของการตัดเฉือนที่ยาวนานขึ้น
ความเร็วในการสำรวจอย่างรวดเร็วสูงสุด 20 มม./นาทีมีให้สำหรับแกน X- และ Z
เครื่องกลึง NC-115/1000 Series ติดตั้ง ballscrews ความแม่นยำระดับ Yintai C-3 ในแกน X และ C-3 ความแม่นยำระดับ C-3 ในแกน Z ซึ่งช่วยลดการขยายตัวทางความร้อนและปรับปรุงความแข็งแกร่งความเสถียรและความแม่นยำ
Ballscrew แกน x มีเส้นผ่านศูนย์กลาง 40 มม. และระยะห่างของฟัน 5 มม. Ballscrew แกน Z มีเส้นผ่านศูนย์กลาง 50 มม. และระยะห่างของฟัน 10 มม. แรงขับสูงสุดของแกน x และแกน z คือ 1080n.m
ระบบหล่อลื่น

NC-115/1000 นั้นมาพร้อมกับระบบหล่อลื่นแบบรวมศูนย์อัตโนมัติเป็นมาตรฐานซึ่งช่วยให้การหล่อลื่นน้ำมันง่าย ๆ ของชิ้นส่วนที่เคลื่อนไหวทั้งหมดของเครื่องและลดการหยุดทำงาน การใช้น้ำมันหล่อลื่นช่วยให้มั่นใจได้ว่าการหล่อลื่นที่เชื่อถือได้ของชิ้นส่วนที่เคลื่อนไหวทั้งหมดของเครื่องลดค่าใช้จ่ายในการหล่อลื่นและเป็นมิตรกับสิ่งแวดล้อม
ระบบทำความเย็น
NC-115/1000 ได้รับการออกแบบตามหลักสรีรศาสตร์ด้วยแผ่นโลหะหนาและถังเก็บน้ำเย็นซึ่งช่วยให้สามารถรีไซเคิลชิปและน้ำเย็นได้อย่างเต็มรูปแบบทำให้สภาพแวดล้อมการทำงานสะอาด
แผ่นโลหะของเครื่องช่วยปกป้องชิ้นส่วนที่เคลื่อนไหวที่สำคัญทั้งหมดของเครื่อง
เครื่องติดตั้งประตูบานเลื่อนภายในพร้อมหน้าต่างมองกระจกขนาดใหญ่ ประตูหลักคือความปลอดภัยเชื่อมต่อกัน สามารถใช้สารหล่อเย็นที่ใช้น้ำหรือน้ำมัน
หัวฉีดน้ำยาหล่อเย็นที่ปลาย headstock และการระบายความร้อนมากเกินไปเป็นมาตรฐาน อัตราการไหลของน้ำหล่อเย็น 12 ลิตร/นาที ถังหล่อเย็นความจุ 125 ลิตรความดันน้ำหล่อเย็น 18 บาร์
ชิปสายพานลำเลียงเป็นมาตรฐาน
สายพานลำเลียงชิปแบบถอดได้นั้นติดตั้งล้อมุมขนาดใหญ่และสามารถดึงออกมาได้อย่างง่ายดายเพื่อทำความสะอาด

ระบบควบคุม
ทุกรุ่นของ NC-115/1000 มีการติดตั้งอินเทอร์เฟซที่ตั้งไว้ล่วงหน้าของชิปสายพานลำเลียง อินเทอร์เฟซ RS-232-C เป็นมาตรฐาน
แผงปฏิบัติการของเครื่อง NC-115/1000 นั้นใช้งานได้ง่ายพร้อมปุ่มที่จัดเรียงอย่างดีและการติดฉลากที่เข้าใจง่าย ปุ่มกดทำจากฟิล์มโพลีเอสเตอร์และมีความน่าเชื่อถือสูงและทนต่อความเสียหาย
ข้อกำหนดทางไฟฟ้า
ขนาดของเครื่อง: L 3980 มม., W 2150 มม., H 1920 มม. (พร้อมกับสายพานลำเลียงชิปเป็นมาตรฐาน) น้ำหนักการถ่ายโอนเครื่องโดยประมาณ: 8000kg
เครื่อง NC-115/1000 เมื่อติดตั้งระบบควบคุม FANUC 0I-TF/พัลส์จะได้รับการโหลดเต็ม 80 แอมป์ (FLA), (30kVA) 220 โวลต์, 3 เฟส, 50Hz แรงดันไฟฟ้าอื่น ๆ ทั้งหมดจะต้องใช้หม้อแปลงเพิ่มเติม

อื่น

Rigid Tapping เป็นคุณสมบัติมาตรฐานบน NC-115/1000 และช่วยให้การเคลื่อนไหวแบบซิงโครไนซ์แบบซิงโครไนซ์ที่แม่นยำของแกนหมุนและแกน Z ทำให้มั่นใจได้ถึงความแม่นยำและความเร็วในการแตะ การแตะต้องใช้ที่ถือเครื่องมือแตะลอย
แกน x และแกน z มี servomotors fanauc/1.8kw ซึ่งเชื่อมต่อโดยตรงกับสกรู (ข้อต่อที่แข็ง) โดยไม่มีการสูญเสียฟันเฟืองในการวางตำแหน่ง ข้อต่อที่ยืดหยุ่นที่ข้อต่อกำจัดข้อผิดพลาดในการประกอบเนื่องจากการวางแนวขนานหรือเชิงมุม
NC-115/1000 ติดตั้งไฟงาน LED-illuminated ที่สดใสซึ่งอำนวยความสะดวกให้กับมุมมองของผู้ปฏิบัติงานของพื้นที่ทำงานของเครื่อง NC-115 // 1000 ติดตั้งตัวบ่งชี้สถานะสามสีเพื่อแสดงสถานะการทำงานของเครื่อง
เกจวัดความดันที่ติดตั้งอยู่ด้านหน้าของเครื่องช่วยให้สามารถเข้าถึงแรงดันหลักของระบบไฮดรอลิกได้อย่างง่ายดายแรงดันแกนหมุนและ tailstock ไฮดรอลิกเสริม การเข้าถึงการตกแต่งภายในของเครื่องสามารถได้รับผ่านประตูด้านข้างที่ถอดออกได้เพื่อปรับความดันของหน่วยยึดไฮดรอลิกและ tailstock ไฮดรอลิกเสริม
ชุดเอกสารที่สมบูรณ์สำหรับระบบเครื่อง / CNC
ฟรี 2.0 วันฝึกอบรมการฝึกอบรมสำหรับโปรแกรมเมอร์และผู้ประกอบการโดยช่างเทคนิค Honka เครื่อง NC-115/1000 มาพร้อมกับกล่องเครื่องมือรวมถึง Spanners และเครื่องมือ
