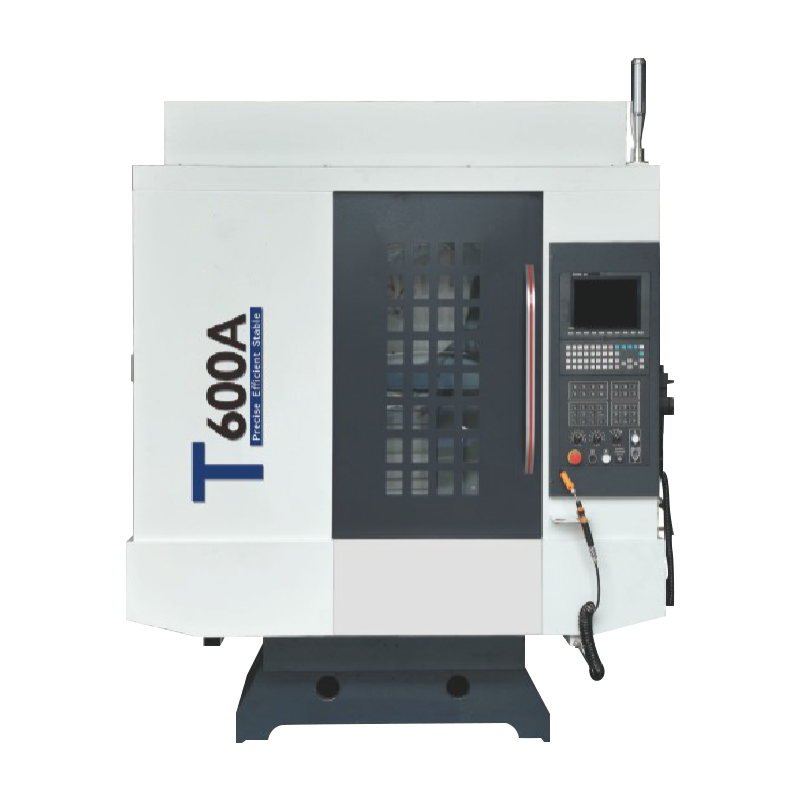

ศูนย์ขุดเจาะความเร็วสูง T-600A
การใช้รางบอลบอลที่แม่นยำของญี่ปุ่นการรับน้ำหนักที่ดีด้วยแรงบิดเริ่มต้นต่ำและการส่งกำลังไฟฟ้าที่มีประสิทธิภาพสูง
การออกแบบโครงสร้างที่ไม่ซ้ำกันคอลัมน์หลักใช้โครงสร้างข้ามบาร์หลายชั้นรวมกับการออกแบบช่วงขนาดใหญ่ซึ่งให้ความแข็งแกร่งที่ยอดเยี่ยมสำหรับเครื่องมือเครื่องจักรเพื่อให้เครื่องมือเครื่องมีความเร็วสูงและการตัดเฉือนที่มีความแม่นยำสูงเมื่อราบรื่น
แกนหมุนที่เชื่อมต่อโดยตรงที่มีความแม่นยำสูงสามารถจับคู่กับฟังก์ชั่นศูนย์แรงดันสูงแกนหมุนเพื่อให้ได้การขุดเจาะและแตะในการฝึกซ้อมหนึ่งครั้งจนถึงจุดสิ้นสุดของกระต่ายยกมีดซึ่งช่วยปรับปรุงประสิทธิภาพการประมวลผลอย่างมากและช่วยประหยัดการลงทุนสำหรับองค์กร
พัฒนาฟังก์ชั่นการเปลี่ยนเครื่องมือ Spindle Express Express และการเคลื่อนที่แบบ synchronous synchronous synchronous ช่วยลดเวลาการตัดเฉือนอย่างมีนัยสำคัญและปรับปรุงเอาต์พุตรายวัน
ข้อมูลการผลิต
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | T600A | |
| การท่องเที่ยว | แกน x (ช่วงการตัดเฉือนซ้ายและขวา) | มม. | 600 |
| แกน y (ช่วงการตัดเฉือนด้านหน้าและด้านหลัง) | มม. | 400 | |
| แกน z (ช่วงการประมวลผลบนและล่าง) | มม. | 320 | |
| ระยะทางจากจมูกแกนหมุนไปจนถึงพื้นผิวการทำงาน | มม. | 200 ~ 520 | |
| โต๊ะทำงาน | ขนาดตาราง | มม. | 700 × 420 |
| ขนาด CA | มม. | 3 × 14 × 125 | |
| โหลดตารางสูงสุด | กิโลกรัม | 250 | |
| แกนหมุน | รูเทปแกนหมุน | BT20/BBT30 | |
| ความเร็วแกนหมุน | รอบต่อนาที | 12000/20000 | |
| โหมดไดรฟ์แกนหมุน | เชื่อมต่อโดยตรง | ||
| ให้อาหาร | ความเร็ว | M/นาที | 48/48/48 |
| G01 ความเร็วสูงสุด | มม./นาที | 10000 | |
| G01 ความเร็วขั้นต่ำ | มม./นาที | 0.001 | |
| ห้องสมุดเครื่องมือ | ประเภทไลบรารีเครื่องมือ | BT30 ประเภทแขน | |
| ความสามารถในการจัดเก็บเครื่องมือ | มือ | - | |
| น้ำหนักที่อนุญาต | กิโลกรัม | 3 | |
| เส้นผ่าศูนย์กลางสูงสุด | มม. | ไม่มีφ140ที่อยู่ติดกัน | |
| เวลาเปลี่ยนเครื่องมือที่อยู่ติดกัน | S | 1.2 | |
| เครื่องจักร เส้นผ่าศูนย์กลาง | ขนาดรอยเท้า | มม. | 1800x2100x2300 |
| น้ำหนักเครื่องจักร | T | ≈3 | |
| ความแม่นยำ | การวางตำแหน่งความแม่นยำ xyz (จังหวะเต็ม) | มม. | 0.005 |
| ความแม่นยำในการวางตำแหน่งซ้ำ ๆ XYZ (เต็มจังหวะ) | มม. | ± 0.003 | |
อื่น
| รายการ | หน่วย | T600A |
| ความต้องการแรงดันอากาศ | กิโลกรัม/ซม. 2 | 6-8 (ระบบกรองคู่) |
| ส่วนประกอบไฟฟ้า | ชไนเดอร์ | |
| ความต้องการแรงดันไฟฟ้า | 380V ± 5phz | |
| ความต้องการอุณหภูมิ | ° C | 5-40 |
| การเชื่อมต่อภาคพื้นดิน | ต้องมีการลงดินอย่างน่าเชื่อถือ | |
| การกำหนดค่าระบบ | ชุดใหม่ 22ma |
ไม่จำเป็น
| รายการ | |||
| 1. ระบบ | □มิตซูบิชิ M80 | □ fanuc mf plus | □รุ่นใหม่ |
| 2. คอลัมน์โพรบ heieghtened | □เพิ่มเป็น 620 มม. | ||
| 3. แกนหมุน | □ 170 มม. | □ 210 มม. | |
| 4. Effuet Core | □ 30bar | □ 50bar | □ 70bar |
| 5. ระบบน้ำหล่อเย็นแกนหมุน | |||
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน ศูนย์ขุดเจาะความเร็วสูง T-600A supplier and custom ศูนย์ขุดเจาะความเร็วสูง T-600A companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
ศูนย์ขุดเจาะความเร็วสูง T-600A เป็นผลมาจากการสะสมทางเทคนิคเป็นเวลาหลายปีและภูมิปัญญานวัตกรรมของ Ningbo Hongjia CNC Technology Co. , Ltd. ผลิตภัณฑ์นี้ใช้ Rails คู่มือบอลที่แม่นยำของญี่ปุ่น การออกแบบนี้ไม่เพียง แต่ช่วยให้มั่นใจได้ถึงความสามารถในการรับน้ำหนักที่ดีเท่านั้น แต่ยังช่วยลดแรงบิดเริ่มต้นและตระหนักถึงการส่งพลังงานที่มีประสิทธิภาพ ความแม่นยำของรางไกด์ช่วยให้มั่นใจได้ถึงความเสถียรของเครื่องมือเครื่องจักรภายใต้การทำงานความเร็วสูงเพื่อให้การประมวลผลแต่ละครั้งสามารถบรรลุความต้องการระดับไมครอนตามความต้องการตามข้อกำหนดที่เข้มงวดของอุตสาหกรรมที่มีความแม่นยำสูงเช่นการบินและอวกาศการผลิตรถยนต์และการประมวลผลแม่พิมพ์เพื่อความแม่นยำของส่วนประกอบ
ทีมออกแบบของศูนย์ขุดเจาะความเร็วสูง T-600A ได้ใช้ความพยายามอย่างมากในโครงสร้างของเครื่องมือเครื่องจักร มันใช้โครงสร้างข้ามคานหลายชั้นที่ไม่ซ้ำกันเป็นคอลัมน์หลักรวมกับการออกแบบช่วงขนาดใหญ่ การออกแบบโครงสร้างที่เป็นนวัตกรรมนี้ช่วยให้เครื่องมือเครื่องจักรมีความแข็งแกร่งที่ยอดเยี่ยม ความแข็งแกร่งนี้ช่วยให้มั่นใจได้ว่าเครื่องมือเครื่องจักรสามารถรักษาเสถียรภาพที่ยอดเยี่ยมในระหว่างการประมวลผลความเร็วสูงและสามารถมั่นใจได้ว่าพื้นผิวจะเสร็จสิ้นและความแม่นยำในมิติของชิ้นงานแม้ว่าจะทำการประมวลผลพื้นผิวโค้งที่ซับซ้อนหรือการขุดเจาะรูลึก นอกจากนี้การเพิ่มประสิทธิภาพของโครงสร้างยังช่วยลดการสั่นสะเทือนได้อย่างมากขยายอายุการใช้งานของเครื่องมือเครื่องจักรและนำผลประโยชน์ทางเศรษฐกิจระยะยาวมาสู่องค์กร
ในแง่ของส่วนประกอบหลักศูนย์ขุดเจาะความเร็วสูง T-600A จะติดตั้งแกนหมุนที่เชื่อมต่อโดยตรงกับความแม่นยำสูง การกำหนดค่านี้เมื่อรวมกับฟังก์ชั่นทางเต้าเสียบน้ำมันกลางแรงดันสูงของแกนหมุนตระหนักถึงการทำงานแบบบูรณาการของการขุดเจาะและการแตะนั่นคือกระบวนการทั้งหมดตั้งแต่การขุดเจาะไปจนถึงการยกเครื่องมือสามารถทำให้เสร็จสิ้นในกระบวนการขุดเจาะหนึ่งโดยไม่จำเป็นต้องเปลี่ยนเครื่องมือการปรับปรุงประสิทธิภาพการประมวลผลอย่างมาก สำหรับองค์กรที่มีส่วนร่วมในการผลิตจำนวนมากหมายถึงวงจรการผลิตที่สั้นลงและต้นทุนต่อหน่วยที่ลดลงจึงได้เปรียบในการแข่งขันในตลาดที่รุนแรง ด้วยนวัตกรรมทางเทคโนโลยีนี้ Ningbo Hongjia CNC Technology Co. , Ltd ได้ประหยัดค่าใช้จ่ายในการลงทุนจำนวนมากสำหรับองค์กรและส่งเสริมการอัพเกรดอุตสาหกรรม
เพื่อปรับปรุงประสิทธิภาพการประมวลผลต่อไปศูนย์ขุดเจาะความเร็วสูง T-600A ได้พัฒนาฟังก์ชั่นการเริ่มต้นอย่างรวดเร็วและหยุดและการเปลี่ยนเครื่องมืออย่างรวดเร็ว การเพิ่มฟังก์ชั่นทั้งสองนี้ช่วยให้แกนหมุนและการขนส่งสามารถเคลื่อนย้ายแบบซิงโครนัสลดการเปลี่ยนแปลงเครื่องมือและเวลาในการวางตำแหน่งอย่างมีนัยสำคัญในระหว่างกระบวนการประมวลผลและปรับปรุงอัตราการใช้งานของเครื่องมือเครื่องจักรอย่างมาก ฟังก์ชั่นนี้มีความสำคัญอย่างยิ่งสำหรับโหมดการผลิตแบบหลายตัวแปรที่มีความหลากหลายและมีความมั่นใจว่าเครื่องมือเครื่องจักรสามารถปรับให้เข้ากับความต้องการการประมวลผลของผลิตภัณฑ์ที่แตกต่างกันได้อย่างรวดเร็วในช่วงเวลาสั้น ๆ ซึ่งจะช่วยให้มีความยืดหยุ่นและประสิทธิภาพการผลิตที่สูงขึ้น
Ningbo Hongjia CNC Technology Co. , Ltd รู้ว่าผลิตภัณฑ์คุณภาพสูงไม่สามารถแยกออกจากบริการที่มีน้ำใจได้ ดังนั้น บริษัท ไม่เพียง แต่ให้การผลิตที่กำหนดเองของศูนย์ขุดเจาะความเร็วสูง T-600A เท่านั้น แต่ยังได้จัดตั้งการให้คำปรึกษาก่อนการขายคำแนะนำการขายและระบบติดตามบริการหลังการขาย ไม่ว่าจะเป็นการเลือกอุปกรณ์การติดตั้งและการว่าจ้างหรือการฝึกอบรมการซ่อมแซมการซ่อมแซมและการบำรุงรักษา Hongjia CNC สามารถให้การสนับสนุนด้านเทคนิคอย่างมืออาชีพเพื่อให้แน่ใจว่าลูกค้าทุกคนสามารถเล่นได้อย่างเต็มที่กับข้อได้เปรียบด้านประสิทธิภาพของศูนย์ขุดเจาะความเร็วสูง T-600A และเพิ่มผลประโยชน์การผลิตสูงสุด
