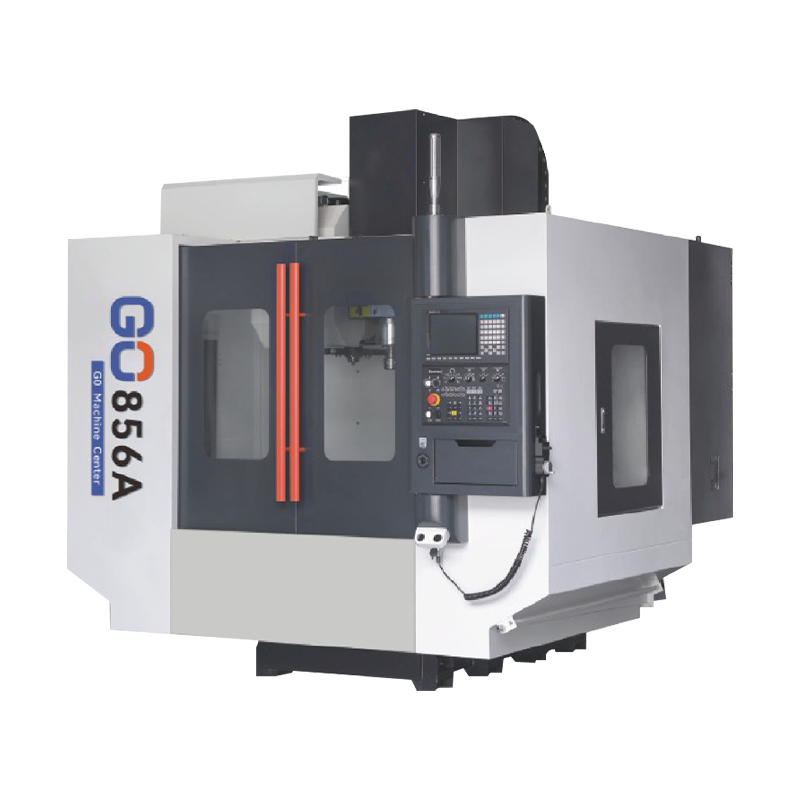

ศูนย์เครื่องจักรกลหนัก 856a
รางเตียงของเครื่องมือเครื่องนี้ใช้การออกแบบช่วงขนาดใหญ่ที่มีฐานกว้างและมีเสถียรภาพเพื่อให้มั่นใจถึงความแข็งแกร่งและความเสถียรของโครงสร้างโดยรวม คอลัมน์แกนหมุนใช้โครงสร้างกล่องรวมกับการออกแบบอานม้าที่กว้างขึ้นและวิธีการสนับสนุนเต็มรูปแบบซึ่งสามารถต้านทานการสั่นสะเทือนและแรงภายนอกได้อย่างมีประสิทธิภาพในระหว่างการประมวลผลความเร็วสูงเพื่อให้มั่นใจถึงความมั่นคงและความน่าเชื่อถือของการประมวลผลที่มีความแม่นยำสูง
แกนฟีดทั้งสามของเครื่องมือเครื่องจักรนั้นมาพร้อมกับคู่มือเชิงเส้นที่มีความแม่นยำนำเข้าจากไต้หวันซึ่งทำให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งของแต่ละแกนซึ่งจะเป็นการปรับปรุงความแม่นยำในการประมวลผลและการทำซ้ำ ระบบรถไฟนำทางของแกนอาหารแต่ละแกนได้รับการออกแบบอย่างแม่นยำและทดสอบอย่างเคร่งครัดเพื่อให้แน่ใจว่ามีความเสถียรและประสิทธิภาพในการทำงานระยะยาว
สกรูตะกั่วสามแกนของเครื่องมือเครื่องจักรใช้กระบวนการยืดล่วงหน้าซึ่งช่วยเพิ่มความแม่นยำและความแข็งแกร่งของระบบส่งกำลังทำให้มั่นใจได้ถึงความเสถียรในระหว่างการประมวลผลความเร็วสูงและความเร็วสูงและลดความผันผวนของความแม่นยำที่เกิดจากการสั่นสะเทือนทางกลหรือการเปลี่ยนแปลงอุณหภูมิ
ระบบได้พัฒนาฟังก์ชั่นการเปลี่ยนเครื่องมือแบบเดียวและใช้งานหนึ่งปุ่มสำหรับนิตยสารเครื่องมือซึ่งช่วยปรับปรุงความเร็วในการเปลี่ยนเครื่องมือและความสะดวกในการทำงานอย่างมาก
เข็มขัดเครื่องมือเครื่องจักรหรือแกนหมุนที่เชื่อมต่อโดยตรงสามารถติดตั้งน้ำกลางแรงดันสูงเพื่อปรับปรุงประสิทธิภาพการประมวลผล
ข้อมูลการผลิต
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | 856a | |
| การท่องเที่ยว | แกน x (ช่วงการตัดเฉือนซ้ายและขวา) | มม. | 820 |
| แกน y (ช่วงการตัดเฉือนด้านหน้าและด้านหลัง) | มม. | 560 | |
| แกน z (ช่วงการประมวลผลบนและล่าง) | มม. | 600 | |
| ระยะทางจากจมูกแกนหมุนไปจนถึงพื้นผิวการทำงาน | มม. | 120-720 | |
| โต๊ะทำงาน | ขนาดตาราง | มม. | 1,000 × 550 |
| ขนาด CA | มม. | 18 × 5 × 90 | |
| โหลดตารางสูงสุด | กิโลกรัม | 800 | |
| แกนหมุน | รูเทปแกนหมุน | BT40 | |
| ความเร็วแกนหมุน | รอบต่อนาที | 8000-12000 | |
| โหมดไดรฟ์แกนหมุน | ตรงลิงก์/b « lt | ||
| ให้อาหาร | ความเร็ว | M/นาที | 36/36/36 |
| G01 ความเร็วสูงสุด | มม./นาที | 10000 | |
| G01 ความเร็วขั้นต่ำ | มม./นาที | 0.001 | |
| ห้องสมุดเครื่องมือ | ประเภทไลบรารีเครื่องมือ | ประเภทดิสก์ BT40 | |
| ความสามารถในการจัดเก็บเครื่องมือ | 把 | 24T | |
| น้ำหนักที่อนุญาต | กิโลกรัม | 3 | |
| เส้นผ่าศูนย์กลางสูงสุด | มม. | ไม่มีφ140ที่อยู่ติดกัน | |
| เวลาเปลี่ยนเครื่องมือที่อยู่ติดกัน | S | 1.2 | |
| เครื่องจักร เส้นผ่าศูนย์กลาง | ขนาดรอยเท้า | มม. | 2700 × 3000 × 2800 |
| น้ำหนักเครื่องจักร | T | ≈5.5 | |
| ความแม่นยำ | การวางตำแหน่งความแม่นยำ xyz (จังหวะเต็ม) | มม. | 0.008 |
| ความแม่นยำในการวางตำแหน่งซ้ำ ๆ XYZ (เต็มจังหวะ) | มม. | ± 0.005 | |
อื่น
| รายการ | หน่วย | T600A |
| ความต้องการแรงดันอากาศ | กิโลกรัม/ซม. 2 | 6-8 (ระบบกรองคู่) |
| ส่วนประกอบไฟฟ้า | ชไนเดอร์ | |
| ความต้องการแรงดันไฟฟ้า | 380V ± 5phz | |
| ความต้องการอุณหภูมิ | ° C | 5-40 |
| การเชื่อมต่อภาคพื้นดิน | ต้องมีการลงดินอย่างน่าเชื่อถือ | |
| การกำหนดค่าระบบ | ชุดใหม่ 22ma |
ไม่จำเป็น
| รายการ | |||
| 1. ระบบ | □มิตซูบิชิ M80 | □ fanuc mf plus | □รุ่นใหม่ |
| 2. คอลัมน์โพรบ heieghtened | □เพิ่มเป็น 200 มม. | □เพิ่มเป็น 300 มม. | |
| 3. แกนหมุน | □ 170 มม. | □ 210 มม. | □ 250 มม. |
| 4. Effuet Core | □ 30bar | □ 50bar | □ 70bar |
| 5. ระบบน้ำหล่อเย็นแกนหมุน | |||
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน ศูนย์เครื่องจักรกลหนัก 856a supplier and custom ศูนย์เครื่องจักรกลหนัก 856a companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
ศูนย์เครื่องจักรกลหนัก 856a: การผลิตที่แม่นยำ
1. ความแข็งแกร่งขององค์กรความเป็นผู้นำด้านเทคโนโลยี
Ningbo Hongjia CNC Technology Co. , Ltd ซึ่งเป็นองค์กรไฮเทคที่มุ่งเน้นไปที่การวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซีได้รับการยกย่องนวัตกรรมทางเทคโนโลยีเสมอว่าเป็นแรงผลักดันหลักสำหรับการพัฒนาองค์กร บริษัท มีทีมวิจัยและพัฒนาประกอบด้วยผู้เชี่ยวชาญในอุตสาหกรรมและชนชั้นสูงทางเทคนิคมุ่งมั่นที่จะสำรวจเทคโนโลยีการประมวลผลที่มีประสิทธิภาพและชาญฉลาดมากขึ้น ในฐานะซัพพลายเออร์และโรงงานที่กำหนดเองของ ศูนย์เครื่องจักรกลหนัก 856a Hongjia CNC ด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่อุดมสมบูรณ์ยังคงผ่านอุปสรรคทางเทคนิคและให้ลูกค้าด้วยโซลูชั่น CNC ที่กำหนดเองเพื่อตอบสนองความต้องการที่หลากหลายของอุตสาหกรรมหลายอุตสาหกรรมตั้งแต่การบินและอวกาศไปจนถึงการผลิตรถยนต์ไปจนถึงการประมวลผลแม่พิมพ์
2. โครงสร้างที่มั่นคงและประสิทธิภาพที่ยอดเยี่ยม
การออกแบบศูนย์เครื่องจักรกลการทำงานหนัก 856a พิจารณาความต้องการสูงของการตัดเฉือนที่ใช้งานหนักเพื่อความเสถียรของเครื่องมือเครื่องจักรและความแข็งแกร่ง รางเตียงของมันใช้การออกแบบช่วงขนาดใหญ่ควบคู่ไปกับฐานที่กว้างและมีเสถียรภาพเพื่อให้แน่ใจว่ามีความแข็งแกร่งและความมั่นคงของโครงสร้างโดยรวมแม้ว่าจะถูกประมวลผลอย่างหนัก มันสามารถรักษาความแม่นยำสูงมาก คอลัมน์แกนหมุนใช้โครงสร้างประเภทกล่องรวมกับการออกแบบอานม้าที่กว้างขึ้นและการสนับสนุนเต็มโหลดซึ่งต่อต้านการสั่นสะเทือนและแรงภายนอกอย่างมีประสิทธิภาพในระหว่างการตัดเฉือนความเร็วสูงให้การรับประกันที่มั่นคงสำหรับการตัดเฉือนที่มีความแม่นยำสูง การออกแบบนี้ไม่เพียง แต่ช่วยปรับปรุงความทนทานของเครื่องมือเครื่องจักร แต่ยังช่วยให้มั่นใจได้ถึงความสอดคล้องด้านคุณภาพของชิ้นส่วนที่ประมวลผล
3. คำแนะนำที่แม่นยำการวางตำแหน่งที่แม่นยำ
ในแง่ของการควบคุมการเคลื่อนไหวที่สำคัญระบบฟีดสามแกนของศูนย์เครื่องจักรกลหนัก 856a นั้นติดตั้งคู่มือเชิงเส้นที่มีความแม่นยำนำเข้าจากไต้หวัน คู่มือเหล่านี้ช่วยปรับปรุงความแม่นยำของการตัดเฉือนและการทำซ้ำของเครื่องมือเครื่องด้วยประสิทธิภาพการชี้นำที่ยอดเยี่ยมและความแม่นยำในการวางตำแหน่ง ระบบคู่มือของแต่ละแกนได้รับการออกแบบอย่างแม่นยำและทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าสามารถรักษาความมั่นคงและประสิทธิภาพในการใช้งานระยะยาวได้สูง การแสวงหารายละเอียดที่รุนแรงนี้ทำให้ศูนย์เครื่องจักรกลหนัก 856a ทำงานได้ดีในการตัดเฉือนที่แม่นยำของชิ้นส่วนที่ซับซ้อนและกลายเป็นอุปกรณ์ที่ต้องการในสาขาการผลิตระดับสูงหลายแห่ง
4. การอัพเกรดการส่งผ่านความแม่นยำโดยปราศจากความกังวล
เพื่อปรับปรุงประสิทธิภาพการตัดเฉือนและความแม่นยำต่อไปสกรูตะกั่วสามแกนของศูนย์เครื่องจักรกลหนัก 856a ใช้กระบวนการยืดตัวล่วงหน้า การออกแบบที่เป็นนวัตกรรมนี้ช่วยเพิ่มความแข็งแกร่งและความแม่นยำของระบบส่งกำลังและสามารถรักษาความมั่นคงที่สูงมากแม้ภายใต้สภาวะการประมวลผลความเร็วสูงและความเร็วสูงลดความผันผวนของความแม่นยำที่เกิดจากการสั่นสะเทือนเชิงกลหรือการเปลี่ยนแปลงอุณหภูมิ นวัตกรรมทางเทคโนโลยีนี้ไม่เพียง แต่ช่วยปรับปรุงคุณภาพพื้นผิวของชิ้นงาน แต่ยังขยายอายุการใช้งานของเครื่องมือเครื่องจักรสร้างคุณค่าที่มากขึ้นสำหรับลูกค้า
5. การดำเนินการอัจฉริยะสะดวกและมีประสิทธิภาพ
ในแง่ของข่าวกรองศูนย์เครื่องจักรกลหนัก 856a ยังอยู่ในระดับแนวหน้าของอุตสาหกรรม ระบบรวมฟังก์ชั่นการเปลี่ยนเครื่องมือแบบหนึ่งปุ่มและฟังก์ชั่นการเปลี่ยนเครื่องมือแบบหนึ่งปุ่มซึ่งทำให้กระบวนการเปลี่ยนเครื่องมือง่ายขึ้นช่วยปรับปรุงความสะดวกสบายของการใช้งานและความเร็วในการเปลี่ยนเครื่องมือและฉีดพลังใหม่เข้าสู่การปรับปรุงประสิทธิภาพการผลิต นอกจากนี้เครื่องมือเครื่องจักรสามารถกำหนดค่าได้ด้วยไดรฟ์เข็มขัดหรือแกนหมุนที่เชื่อมต่อโดยตรงตามความต้องการของลูกค้าและสามารถติดตั้งฟังก์ชั่นทางออกศูนย์กลางแรงดันสูงเพื่อปรับปรุงประสิทธิภาพการประมวลผลและตอบสนองความต้องการในการประมวลผลที่หลากหลาย
