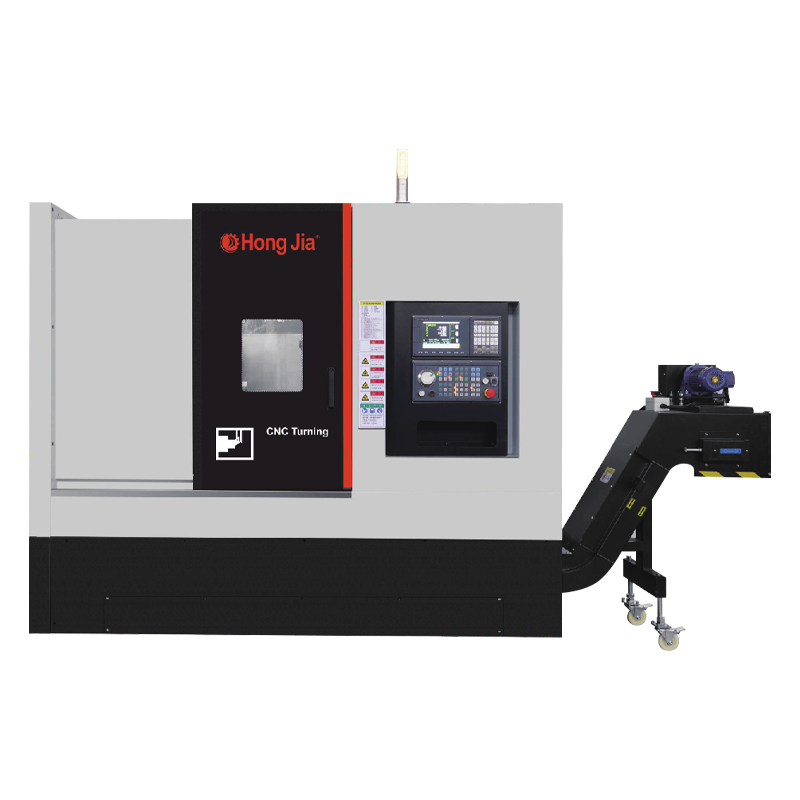

บ้าน / สินค้า / ซีรีย์การหมุนและการกัด CNC แนวนอน / NC108D-Y DAICOUT TANK TANK CENTER TUNGING CENTER NC108D-Y DAICOUT TANK TANK CENTER TUNGING CENTER
ศูนย์หมุนแนวนอนที่มีถังหล่อเย็นแบบดึงออกแยกการเก็บของเหลวตัดออกจากตัวเครื่องมือเครื่องจักรอย่างมีประสิทธิภาพหลีกเลี่ยงความเสี่ยงการกัดกร่อนที่อาจเกิดขึ้นจากของเหลวตัดบนชิ้นส่วนที่แม่นยำของเครื่องมือเครื่องจักรและลดอัตราความล้มเหลวของเครื่องมือเครื่องจักรที่เกิดจากการรั่วไหลของของเหลว ถังเก็บน้ำอิสระไม่เพียง แต่ช่วยเพิ่มประสิทธิภาพการป้องกันโดยรวมของเครื่องมือเครื่องจักร แต่ยังช่วยให้เครื่องมือเครื่องจักรแห้งและสะอาดและยืดอายุการใช้งานของอุปกรณ์
ระบบกำจัดชิปที่มีประสิทธิภาพที่ติดตั้งเป็นกุญแจสำคัญในการปรับปรุงประสิทธิภาพการประมวลผลและรักษาเครื่องมือเครื่องจักรให้สะอาด ระบบใช้เทคโนโลยีการกำจัดชิปขั้นสูงและการออกแบบโครงสร้างซึ่งสามารถลบชิปต่างๆที่เกิดขึ้นได้อย่างรวดเร็วและถูกต้องในระหว่างการประมวลผลอย่างรวดเร็วหลีกเลี่ยงความล้มเหลวของเครื่องมือเครื่องจักรและลดความแม่นยำในการประมวลผลที่เกิดจากการสะสมชิป
หลักการทำงานของสายพานลำเลียงชิปที่มีประสิทธิภาพนั้นง่ายและมีประสิทธิภาพ ในระหว่างการประมวลผลชิปจะถูกรวบรวมและส่งไปยังพื้นที่สะสมที่กำหนดอย่างรวดเร็วผ่านท่อกำจัดชิป ในระหว่างกระบวนการนี้ตัวลำเลียงชิปสามารถระบุประเภทและขนาดชิปได้อย่างชาญฉลาดปรับความเร็วและแรงกำจัดชิปและตรวจสอบให้แน่ใจว่าเอฟเฟกต์การกำจัดชิปที่ดีที่สุด ในเวลาเดียวกันสายพานลำเลียงชิปมีสัญญาณรบกวนในการทำงานต่ำและจะไม่รบกวนสภาพแวดล้อมการทำงาน
ข้อมูลการผลิต
ความสามารถในการประมวลผล
1. เครื่องกลึงการขุดเจาะและน่าเบื่อสามารถทำได้
2. โครงสร้างพื้นฐานที่แข็งแกร่งสูงเพื่อให้ได้การตัดหนัก
3. ความสามารถในการตัดที่ยอดเยี่ยมและความแม่นยำในการประมวลผลที่มั่นคงเพื่อให้ได้การผลิตสูง
4. ถังน้ำหล่อเย็นแบบดึงออกใช้เพื่อทำความสะอาดและตัดได้ง่าย
5. ความจุถังมาตรฐาน: 125L
เครื่องมือการกำหนดค่าพื้นฐานของเครื่องมือ
1. รุ่นใหม่ SYTEC/22TB
2. มอเตอร์ไดรฟ์รุ่นใหม่
3. มอเตอร์แกนหมุนเซอร์โวแรงบิดสูงรุ่นใหม่เป็นมาตรฐาน
4. ไต้หวันหรือลวดลวดญี่ปุ่นและสกรู
5. ถังเก็บน้ำแยก
6. เครื่องกำจัดชิป
7. แรงดันน้ำมันสามกรงเล็บ
8. มาตรฐานพร้อมแกนหมุนกลไกความเร็วสูงในตัว
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | NC-108D-Y | |
| สูงสุด พลิกเส้นผ่านศูนย์กลางบนเตียง | มม. | φ650 | |
| สูงสุด เส้นผ่านศูนย์กลางเครื่องตัดเฉือน (ประเภทดิสก์) | มม. | φ300 | |
| เส้นผ่านศูนย์กลางสูงสุด (ประเภทเพลา) | มม. | φ350 | |
| สูงสุด เส้นผ่านศูนย์กลางการหมุนบนสเก็ตบอร์ด | มม. | φ280 | |
| ระยะห่างระหว่างสองศูนย์ | มม. | 500 | |
| สูงสุด ความยาวการทำงาน | มม. | 460 | |
| สูงสุด ผูกก้านผ่านเส้นผ่านศูนย์กลางรู | มม. | φ52 | |
| แกนหลัก | รูปแบบจมูกแกนหมุน | A2-6 | |
| สปินเดิลผ่านเส้นผ่านศูนย์กลางรู | มม. | φ66 | |
| เรียวของรูด้านในแกนหมุน | MT-6 | ||
| ความสามารถในการถือกัน | 8 " | ||
| ดึงแบบฟอร์มการกระทำของก้าน | แรงดันไฮดรอลิก | ||
| สูงสุด ความเร็วแกนหมุน | r/นาที | 4000 | |
| พลังงานมอเตอร์หลัก | กิโลวัตต์ | 11/15 | |
| ให้อาหาร | การเดินทาง x-axiS | มม. | 225 |
| การเดินทางแกน z | มม. | 490 | |
| ความเร็วในการเคลื่อนที่ของแกน x/z | M/นาที | 25 | |
| ความแม่นยำ | ความแม่นยำในการวางตำแหน่ง (x/z) | มม. | 0.008/0.010 |
| ความแม่นยำในการวางตำแหน่งซ้ำ (x/z) | มม. | 0.006/0.008 | |
| Tower Tower Power | หมายเลขเครื่องมือ | 12 | |
| รูปแบบการขับขี่ | เซอร์โว | ||
| ความสูงของศูนย์ | มม. | 170 | |
| เวลาเปลี่ยนเครื่องมือ (T-T) | s | 0.2 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือที่น่าเบื่อ | มม. | 32 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือสี่เหลี่ยมจัตุรัส | มม. | 25 | |
| ความเร็วหัว | R.P/นาที | 4000 | |
| พลังมอเตอร์หัวพลังงาน | กิโลวัตต์ | 3.6 | |
| แรงบิดหัว | N.M | 15 | |
| ประเภท Powerhead | BMT | 55 | |
| แกน y | การเดินทางแกน y | มม. | 100 |
| แรงบิดมอเตอร์แกน y | N.M | 8.4 | |
| สกรูแกน y | ลูกบอล | 3206 | |
| แบบฟอร์มคู่มือแกน y | รางแข็งรูปสี่เหลี่ยมผืนผ้า / รางลวด | รางแข็งรูปสี่เหลี่ยมผืนผ้า | |
| tailstock | Taper of Tailstock Sleeve | MT-5 | |
| สูงสุด/นาที ถือความยาวชิ้นงาน | มม. | 500/60 | |
| โล่ความปลอดภัย | ปิดสนิท | ||
| ระบบควบคุมตัวเลข | sytec22tb/ fanuc 0i-tf/ gsk988ta | ||
| น้ำหนักเครื่องจักร | กิโลกรัม | ≈4400 | |
| ขนาดโดยรวมของเครื่อง (LXWXH) | มม. | 2420x1700x2050 | |
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน NC108D-Y DAICOUT TANK TANK CENTER TUNGING CENTER supplier and custom NC108D-Y DAICOUT TANK TANK CENTER TUNGING CENTER companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
ฟีเจอร์ที่เป็นเอกลักษณ์ของศูนย์การเลี้ยวแนวนอนถังหล่อเย็นแบบ Drawout คืออะไร?
1. การออกแบบระบบสารหล่อเย็นที่เป็นนวัตกรรม
ไฮไลท์ที่สำคัญของ DARYOUT TANK CONTER TURNEL CENTER คือการออกแบบระบบสารหล่อเย็นที่เป็นนวัตกรรม ระบบน้ำหล่อเย็นเครื่องกลึงแบบดั้งเดิมมักจะมีปัญหาเช่นเอฟเฟกต์การระบายความร้อนที่ไม่ดีและการบำรุงรักษาที่ยากลำบาก ถังหล่อเย็นของเครื่องกลึงนี้ใช้การออกแบบที่ถอดออกได้ซึ่งไม่เพียง แต่สะดวกสำหรับการบำรุงรักษาและทำความสะอาดทุกวัน แต่ยังทำให้มั่นใจได้ว่าสารหล่อเย็นนั้นสะอาดอยู่เสมอ ในเวลาเดียวกันสารหล่อเย็นจะพ่นอย่างสม่ำเสมอบนชิ้นงานและเครื่องมือผ่านหัวฉีดที่แม่นยำลดอุณหภูมิการตัดและยืดอายุการใช้งานของเครื่องมือได้อย่างมีประสิทธิภาพ
2. ฟังก์ชั่นการหมุนแนวนอนที่มีความแม่นยำสูง
คุณสมบัติที่เป็นเอกลักษณ์อีกประการหนึ่งของศูนย์หมุนแนวนอนถังน้ำหล่อเย็นคือกลไกการหมุนแนวนอนที่มีความแม่นยำสูง การออกแบบนี้ช่วยให้เครื่องกลึงสามารถหมุนได้อย่างแม่นยำและวางตำแหน่งของชิ้นงานจึงตอบสนองความต้องการในการประมวลผลของชิ้นส่วนที่ซับซ้อน ในระหว่างกระบวนการประมวลผลแกนหมุนและ tailstock ของเครื่องกลึงสามารถเคลื่อนที่แบบซิงโครนัสเพื่อให้แน่ใจว่าชิ้นงานยังคงมีเสถียรภาพในระหว่างการหมุน
Ningbo Hongjia CNC Technology Co. , ผลิตภัณฑ์เครื่องกลึงซีเอ็นซีของ Ltd ยังเก่งในการควบคุมความแม่นยำ เครื่องกลึงเหล่านี้ยังมีระบบ CNC ขั้นสูงซึ่งสามารถควบคุมได้อย่างแม่นยำและปรับพารามิเตอร์การประมวลผลการปรับปรุงประสิทธิภาพการประมวลผลและคุณภาพงานชิ้นงาน
3. ความสามารถในการประมวลผลที่ทรงพลังและความสามารถในการปรับตัว
DAIGOUT COOLANT TANK CENTER TUNGING HORAGIONAL CENTER ยังมีความสามารถในการประมวลผลที่ทรงพลังและความสามารถในการปรับตัวได้อย่างกว้างขวาง ไม่ว่าจะเป็นการประมวลผลชิ้นงานขนาดใหญ่หรือชิ้นส่วนเล็ก ๆ เครื่องกลึงนี้สามารถรับมือได้อย่างง่ายดาย โครงสร้างเตียงที่แข็งแรงและระบบส่งกำลังที่แม่นยำช่วยให้มั่นใจถึงความเสถียรและความแม่นยำของเครื่องกลึงด้วยความเร็วสูง ในเวลาเดียวกันเครื่องกลึงยังรองรับการกำหนดค่าเครื่องมือและการติดตั้งที่หลากหลายทำให้สามารถปรับให้เข้ากับวัสดุและข้อกำหนดการประมวลผลที่แตกต่างกัน
Ningbo Hongjia CNC Technology Co. , ผลิตภัณฑ์เครื่องกลึงซีเอ็นซีของ Ltd ยังน่ายกย่องในแง่ของความสามารถในการประมวลผลและความสามารถในการปรับตัว เครื่องกลึงเหล่านี้สามารถประมวลผลรูปร่างที่ซับซ้อนต่าง ๆ ของชิ้นส่วนเช่นเพลาแผ่นดิสก์แขนเสื้อ ฯลฯ ในเวลาเดียวกันพวกเขายังสนับสนุนวิธีการประมวลผลที่หลากหลายเช่นการหมุนการกัดการขุดเจาะที่น่าเบื่อ ฯลฯ
4. การดำเนินการและการตรวจสอบอัจฉริยะ
ด้วยการพัฒนาเทคโนโลยีการผลิตอัจฉริยะทำให้ศูนย์กลางการเลี้ยวแนวนอนของถังหล่อเย็นได้รวมองค์ประกอบอัจฉริยะ เครื่องกลึงที่ทันสมัยมาพร้อมกับระบบ CNC ขั้นสูงและอินเทอร์เฟซการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ช่วยให้ผู้ให้บริการสามารถตั้งค่าตรวจสอบและปรับพารามิเตอร์การประมวลผลได้อย่างง่ายดาย ในเวลาเดียวกันเครื่องกลึงยังรองรับการตรวจสอบระยะไกลและฟังก์ชั่นการวินิจฉัยความผิดพลาดซึ่งสามารถสะท้อนสถานะการทำงานและเงื่อนไขที่ผิดปกติของเครื่องกลึงแบบเรียลไทม์อำนวยความสะดวกในการบำรุงรักษาและบำรุงรักษาในเวลาที่เหมาะสม
Ningbo Hongjia CNC Technology Co. , Ltd ยังได้รับผลลัพธ์ที่น่าทึ่งในความฉลาดของเครื่องกลึงซีเอ็นซี เครื่องกลึงของพวกเขาติดตั้งระบบ CNC ขั้นสูงและเทคโนโลยีเซ็นเซอร์ซึ่งสามารถตรวจสอบพารามิเตอร์และข้อมูลสถานะต่าง ๆ ในระหว่างกระบวนการประมวลผลแบบเรียลไทม์ ข้อมูลนี้สามารถแสดงและบันทึกผ่านอินเทอร์เฟซการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ซึ่งสะดวกสำหรับผู้ให้บริการในการวิเคราะห์และปรับ
