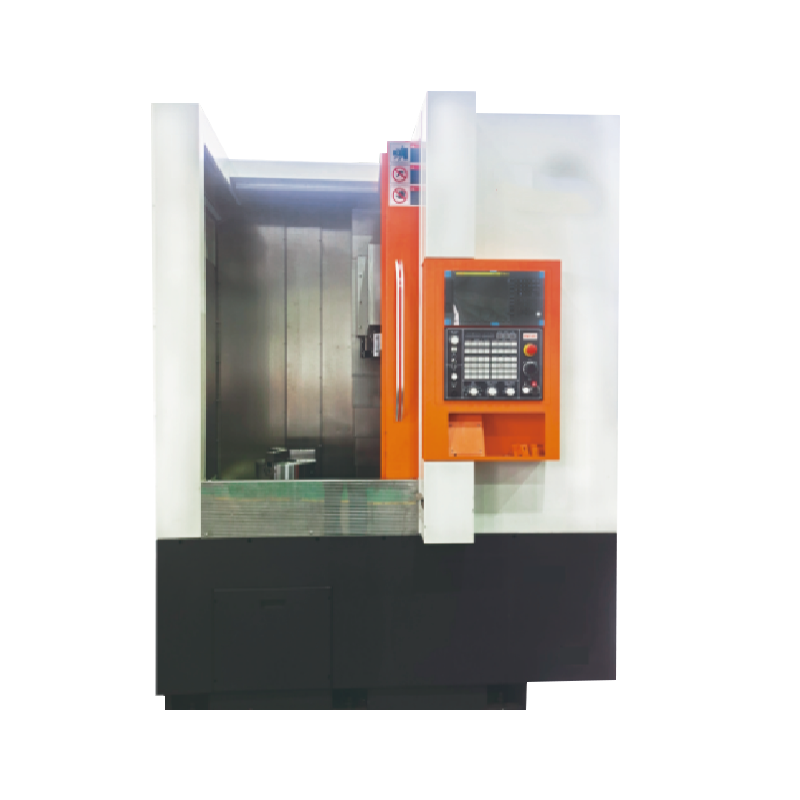

เครื่องกลึงแนวตั้ง V600 CNC
เครื่องกลึงแนวตั้ง V600 CNC เป็นเครื่องมือเครื่องจักรที่มีประสิทธิภาพสูงและมีประสิทธิภาพที่ยอดเยี่ยมเครื่องมือเครื่องจักร X-Axis ใช้โครงสร้างคอลัมน์แบบไดนามิกที่ตั้งอยู่เหนือตำแหน่งที่กำหนดค่าด้วยรางนำสามทางด้วยการตัดขวางแบริ่งขนาดใหญ่ พื้นผิวส่วนโค้งแบบวงกลมรวมถึงรูปร่างที่ซับซ้อนของพื้นผิวผลตอบแทนของการหมุนความเร็วสูงของโลหะเหล็กโลหะที่ไม่ใช่เหล็กและชิ้นส่วนที่ไม่ใช่โลหะบางส่วนของการตัดเฉือนที่หยาบและเสร็จสิ้น
โดยรวม: การออกแบบการรวมระบบไฟฟ้า, โครงสร้างขนาดกะทัดรัด, เค้าโครงที่สมเหตุสมผล, การสร้างแบบจำลองที่สวยงาม อุปกรณ์ป้องกันที่ปิดล้อม, การกำจัดชิปด้านหลังอัตโนมัติ, การยึดอัตโนมัติแบบไฮดรอลิกชัคโดยอัตโนมัติ เครื่องทั้งหมดใช้การออกแบบการเพิ่มประสิทธิภาพองค์ประกอบ จำกัด ประสิทธิภาพที่เชื่อถือได้ความแข็งแกร่งแบบไดนามิกที่ดีและการทำงานที่มั่นคง
ฐาน: ฐานเป็นฐานประเภทกล่องแบบอินทิกรัลและเค้าโครงของยางได้รับการออกแบบอย่างเหมาะสมโดยองค์ประกอบที่ จำกัด ซึ่งทำให้เครื่องมีความแข็งแกร่งที่ดีและวัสดุใช้เหล็กหล่อความหนาแน่นสูงซึ่งมีความแข็งแรงสูงและคุณสมบัติการดูดซับการสั่นสะเทือนที่ดี
คอลัมน์: คอลัมน์หน้าตัดสี่เหลี่ยมตั้งอยู่บนฐานแผ่นลากใช้รางลวดสามรางที่จับจ้องอยู่ที่คอลัมน์ซึ่งหนึ่งในนั้นรองรับที่ด้านล่างเพื่อให้เครื่องมือเครื่องมีความแข็งแกร่งดีขึ้นสามารถทนต่อการตัดหนักและรักษาความแม่นยำสูงเป็นเวลานาน
แกนหมุน: แกนหมุนถูกขับเคลื่อนด้วยมอเตอร์แกนหมุนประสิทธิภาพสูงและแบริ่งแกนหมุนใช้แบริ่งลูกกลิ้งทรงกระบอกสองแถวที่มีความแม่นยำสูง
ผู้ถือเครื่องมือ: ที่นำเข้ายึดเครื่องมือไฮดรอลิกในแนวนอนประสิทธิภาพสูงนำเข้าซึ่งมีแรงตัดขนาดใหญ่ความน่าเชื่อถือสูงและสัญญาณรบกวนการตัดเฉือนขนาดเล็ก การให้อาหาร: X, Z Direction Tool Tool การเดินทางถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์, การส่งสกรูลูกบอลที่แม่นยำ, สกรูใช้ C3 ระดับ C3 เส้นผ่าศูนย์กลางขนาดใหญ่คู่คู่มือการออกแบบความดันล่วงหน้า, ความแข็งแกร่งสูงและความแม่นยำที่ดี Guideway แต่ละแกนใช้ Guideway ลูกกลิ้ง Guideway เชิงเส้นแบบโรลเลอร์มีลักษณะของความต้านทานแรงเสียดทานสูงความแม่นยำสูงโหลดสูง ฯลฯ ซึ่งเหมาะสำหรับการตัดเฉือนที่มีประสิทธิภาพสูง
ระบบ: ใช้ FANUC 0I-TF Plus (5) ระบบ CNC และระบบเซอร์โวตามยาวและ AC, ประสิทธิภาพที่เชื่อถือได้
ข้อมูลการผลิต
การกำหนดค่าเครื่อง
เครื่องกลึงแนวตั้ง V600 CNC เป็นเครื่องมือเครื่องจักรที่มีประสิทธิภาพสูงและมีประสิทธิภาพที่ยอดเยี่ยมเครื่องมือเครื่องจักร X-Axis ใช้โครงสร้างคอลัมน์แบบไดนามิกที่ตั้งอยู่เหนือตำแหน่งที่กำหนดค่าด้วยรางนำสามทางด้วยการตัดขวางแบริ่งขนาดใหญ่ พื้นผิวส่วนโค้งแบบวงกลมรวมถึงรูปร่างที่ซับซ้อนของพื้นผิวผลตอบแทนของการหมุนความเร็วสูงของโลหะเหล็กโลหะที่ไม่ใช่เหล็กและชิ้นส่วนที่ไม่ใช่โลหะบางส่วนของการตัดเฉือนที่หยาบและเสร็จสิ้น
โดยรวม: การออกแบบการรวมระบบไฟฟ้า, โครงสร้างขนาดกะทัดรัด, เค้าโครงที่สมเหตุสมผล, การสร้างแบบจำลองที่สวยงาม อุปกรณ์ป้องกันที่ปิดล้อม, การกำจัดชิปด้านหลังอัตโนมัติ, การยึดอัตโนมัติแบบไฮดรอลิกชัคโดยอัตโนมัติ เครื่องทั้งหมดใช้การออกแบบการเพิ่มประสิทธิภาพองค์ประกอบ จำกัด ประสิทธิภาพที่เชื่อถือได้ความแข็งแกร่งแบบไดนามิกที่ดีและการทำงานที่มั่นคง
ฐาน: ฐานเป็นฐานประเภทกล่องแบบอินทิกรัลและเค้าโครงของยางได้รับการออกแบบอย่างเหมาะสมโดยองค์ประกอบที่ จำกัด ซึ่งทำให้เครื่องมีความแข็งแกร่งที่ดีและวัสดุใช้เหล็กหล่อความหนาแน่นสูงซึ่งมีความแข็งแรงสูงและคุณสมบัติการดูดซับการสั่นสะเทือนที่ดี
คอลัมน์: คอลัมน์หน้าตัดสี่เหลี่ยมตั้งอยู่บนฐานแผ่นลากใช้รางลวดสามรางที่จับจ้องอยู่ที่คอลัมน์ซึ่งหนึ่งในนั้นรองรับที่ด้านล่างเพื่อให้เครื่องมือเครื่องมีความแข็งแกร่งดีขึ้นสามารถทนต่อการตัดหนักและรักษาความแม่นยำสูงเป็นเวลานาน
แกนหมุน: แกนหมุนถูกขับเคลื่อนด้วยมอเตอร์แกนหมุนประสิทธิภาพสูงและแบริ่งแกนหมุนใช้แบริ่งลูกกลิ้งทรงกระบอกสองแถวที่มีความแม่นยำสูง
ผู้ถือเครื่องมือ: ที่นำเข้ายึดเครื่องมือไฮดรอลิกในแนวนอนประสิทธิภาพสูงนำเข้าซึ่งมีแรงตัดขนาดใหญ่ความน่าเชื่อถือสูงและสัญญาณรบกวนการตัดเฉือนขนาดเล็ก การให้อาหาร: X, Z Direction Tool Tool การเดินทางถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์, การส่งสกรูลูกบอลที่แม่นยำ, สกรูใช้ C3 ระดับ C3 เส้นผ่าศูนย์กลางขนาดใหญ่คู่คู่มือการออกแบบความดันล่วงหน้า, ความแข็งแกร่งสูงและความแม่นยำที่ดี Guideway แต่ละแกนใช้ Guideway ลูกกลิ้ง Guideway เชิงเส้นแบบโรลเลอร์มีลักษณะของความต้านทานแรงเสียดทานสูงความแม่นยำสูงโหลดสูง ฯลฯ ซึ่งเหมาะสำหรับการตัดเฉือนที่มีประสิทธิภาพสูง
ระบบ: นำมาใช้ FANUC 0i-TF Plus (5) ระบบ CNC และระบบเซอร์โวตามแนวยาวและ AC, ประสิทธิภาพที่เชื่อถือได้
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | V-600 | |
| ขอบเขตการประมวลผล | เส้นผ่านศูนย์กลางการเลี้ยวสูงสุด (ตัวเตียง/อาน) 最大车削直径ประเภทบล็อก | มม. มม. | φ600 (ประเภทดิสก์) φ450 (คลาสแกน) |
| ความสูงชิ้นงานสูงสุด | มม. | 450 | |
| เส้นผ่านศูนย์กลางชัคไฮดรอลิก | มม. | φ381 (15 ") | |
| อาจารย์ใหญ่ แกน | ประเภทหัวแกนหมุน | A2-11 | |
| ข้อกำหนดของรูกรวยแกนหมุน | 1:20 | ||
| เส้นผ่าศูนย์กลางแกนหลักผ่านรู | มม. | φ66 | |
| ความเร็วแกนหมุน | รอบต่อนาที | 50-2000 | |
| พลังที่ได้รับการจัดอันดับของมอเตอร์หลัก | กิโลวัตต์ | 15/18.5 | |
| เตียงอานม้า | Axial Stroke X/Z | มม. | 350/600 |
| ความเร็วในการเคลื่อนไหวที่ผ่านมา x/z | M/นาที | 16/20 | |
| เซอร์โวมอเตอร์แรงบิด x/z | NM | 20/27 | |
| เตียงคู่มือเตียงความกว้าง x/z | มม. | 35/45 (ประเภทลูกกลิ้ง) | |
| สกรูบอลรุ่น x/z | 4010/4010 | ||
| ผู้ถือมีด | หมายเลขมีด | ถือ | 12 |
| เวลาเปลี่ยนเครื่องมือ | วินาที/ สถานี | 0.6 | |
| ขนาดเครื่องมือ (การหมุน/น่าเบื่อ) | มม. | 32*32/φ50 | |
| อื่น | ความสามารถในการใช้พลังงาน | KVA | 35 |
| ขนาดเครื่องมือเครื่อง (ความยาว x ความกว้าง x ความสูง) (ไม่รวมชิปสายพานลำเลียง) | มม. | 1750*2500*2700 | |
| น้ำหนักเครื่องจักร | กิโลกรัม | 6200 | |
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน เครื่องกลึงแนวตั้ง V600 CNC supplier and custom เครื่องกลึงแนวตั้ง V600 CNC companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
เครื่องกลึงแนวตั้ง V600 CNC: เครื่องมือตัดโลหะที่มีประสิทธิภาพและแม่นยำ
1. นำเทคโนโลยีสร้างแพลตฟอร์มการประมวลผลที่มีประสิทธิภาพ
เครื่องกลึงแนวตั้ง V600 CNC โดดเด่นในบรรดาผลิตภัณฑ์ที่คล้ายคลึงกันมากมายด้วยความแข็งแกร่งสูงและคุ้มค่าที่ยอดเยี่ยม แกน X ของเครื่องมือเครื่องจักรใช้โครงสร้างคอลัมน์แบบไดนามิกที่มีการจัดวางตำแหน่งเป็นพิเศษพร้อมกับรางนำสามทางและส่วนแบริ่งกว้างซึ่งทำให้มั่นใจได้ถึงความแข็งแกร่งสูงและประสิทธิภาพการดูดซับแรงกระแทกที่ยอดเยี่ยมของเครื่องมือเครื่องจักร การออกแบบนี้ช่วยให้ V600 สามารถรับมือกับงานตัดที่มีความแม่นยำสูงและมีน้ำหนักมากไม่ว่าจะเป็นการประมวลผลแบบหยาบและการตกแต่งเหล็กโลหะที่ไม่ใช่เหล็กหรือวัสดุที่ไม่ใช่โลหะ
2. การออกแบบ Mechatronics โครงสร้างขนาดกะทัดรัดและสวยงาม
การออกแบบโดยรวมของ เครื่องกลึงแนวตั้ง V600 CNC รวบรวมแนวคิดขั้นสูงของเมคคาทรอนิกส์ด้วยโครงสร้างขนาดกะทัดรัดเค้าโครงที่สมเหตุสมผลและรูปร่างที่สวยงาม อุปกรณ์ป้องกันแบบปิดได้อย่างมีประสิทธิภาพช่วยให้มั่นใจได้ถึงความปลอดภัยในการปฏิบัติงานระบบกำจัดชิปอัตโนมัติช่วยลดภาระของการทำความสะอาดด้วยตนเองและพลังไฮดรอลิกชัคตระหนักถึงการยึดชิ้นงานอัตโนมัติของชิ้นงานเพื่อปรับปรุงประสิทธิภาพการประมวลผลเพิ่มเติม เครื่องมือเครื่องจักรใช้การออกแบบการเพิ่มประสิทธิภาพองค์ประกอบ จำกัด โดยรวมซึ่งช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของประสิทธิภาพความแข็งแกร่งแบบไดนามิกที่เหนือกว่าและการทำงานที่มั่นคงและเป็นรากฐานที่มั่นคงสำหรับการประมวลผลคุณภาพสูงในระยะยาว
3. ฐานรากที่เป็นของแข็งหล่อตัวเครื่องที่มีความแข็งแกร่งสูง
ฐานของเครื่องมือเครื่องใช้โครงสร้างกล่องอินทิกรัล เค้าโครงซี่โครงได้รับการปรับให้เหมาะสมด้วยวิธีไฟไนต์เอลิเมนต์รวมกับวัสดุเหล็กหล่อที่มีความหนาแน่นสูงทำให้เครื่องมือเครื่องจักรมีความแข็งแกร่งและความต้านทานแผ่นดินไหวที่ยอดเยี่ยม การออกแบบนี้ไม่เพียง แต่ปรับปรุงความเสถียรโดยรวมของเครื่องมือเครื่องจักร แต่ยังให้การสนับสนุนที่แข็งแกร่งสำหรับการประมวลผลที่มีความแม่นยำสูง
4. คอลัมน์ที่เป็นของแข็งแบกความท้าทายการตัดหนัก
คอลัมน์หน้าตัดสี่เหลี่ยมที่ตั้งอยู่บนฐานมีการติดตั้งรางนำสามทางที่จับจ้องอยู่บนคอลัมน์ซึ่งหนึ่งในนั้นคือการสนับสนุนด้านล่างซึ่งช่วยเพิ่มความแข็งแกร่งของเครื่องมือเครื่องจักรอย่างมากทำให้สามารถทนต่อการตัดหนักและรักษาความแม่นยำสูงเป็นเวลานาน
5. แกนหมุนประสิทธิภาพสูงเพื่อตอบสนองความต้องการการประมวลผลที่ซับซ้อน
แกนหมุนของ V600 CNC แนวตั้งถูกขับเคลื่อนด้วยมอเตอร์แกนหมุนประสิทธิภาพสูง ตลับลูกปืนแกนหมุนใช้ตลับลูกปืนลูกกลิ้งทรงกระบอกสองแถวที่มีความแม่นยำสูงและตลับลูกปืนแบบสองทิศทาง การรองรับปลายด้านหลังยังใช้ตลับลูกปืนลูกกลิ้งทรงกระบอกสองแถวที่มีความแม่นยำสูง การกำหนดค่านี้ช่วยให้มั่นใจได้ว่าเครื่องมือเครื่องจักรสามารถทนต่อแรงตัดขนาดใหญ่ทั้งในทิศทางตามแนวแกนและแนวรัศมีตามข้อกำหนดที่มีความแม่นยำสูงภายใต้เงื่อนไขการประมวลผลที่ซับซ้อน
6. ระบบเครื่องมือที่มีประสิทธิภาพเพื่อปรับปรุงประสิทธิภาพการประมวลผล
เครื่องมือเครื่องจักรได้รับการติดตั้งด้วยเครื่องมือไฮดรอลิกในแนวนอนประสิทธิภาพสูงที่นำเข้าซึ่งมีลักษณะของแรงตัดขนาดใหญ่ความน่าเชื่อถือสูงและการรบกวนการประมวลผลต่ำและเป็นตัวเลือกที่เหมาะสำหรับการประมวลผลที่มีประสิทธิภาพ ในแง่ของการให้อาหารการเคลื่อนไหวของเครื่องมือในทิศทาง X และ Z นั้นถูกขับเคลื่อนด้วยมอเตอร์เซอร์โวและขับเคลื่อนด้วยสกรูลูกบอลที่แม่นยำ สกรูใช้ลูกบอลขนาดเส้นผ่าศูนย์กลางขนาดใหญ่ C3 เกรด C3 เกรดการออกแบบล่วงหน้าเพื่อให้แน่ใจว่ามีความแข็งแกร่งสูงและมีความแม่นยำสูง รางนำทางของแต่ละแกนคือรางโรลเลอร์ไกด์ซึ่งมีลักษณะของความต้านทานแรงเสียดทานต่ำความแม่นยำสูงและความสามารถในการรับน้ำหนักที่แข็งแกร่งและเหมาะสำหรับการประมวลผลการตัดหนักที่มีประสิทธิภาพและแม่นยำ
7. ระบบขั้นสูงทำให้มั่นใจได้ว่าการควบคุมที่มั่นคง
เครื่องกลึงแนวตั้ง V600 CNC ใช้ระบบ FANUC 0I-TF Plus (5) ระบบ CNC และระบบเซอร์โวตามยาวและด้านข้าง AC ประสิทธิภาพของระบบมีความน่าเชื่อถือซึ่งให้การรับประกันที่มั่นคงสำหรับการทำงานที่มีประสิทธิภาพและมีประสิทธิภาพของเครื่องมือเครื่องจักร การกำหนดค่านี้ไม่เพียง แต่ช่วยปรับปรุงความแม่นยำในการประมวลผล แต่ยังทำให้กระบวนการดำเนินการง่ายขึ้นทำให้ง่ายต่อการจัดการงานการประมวลผลที่ซับซ้อนแม้แต่
