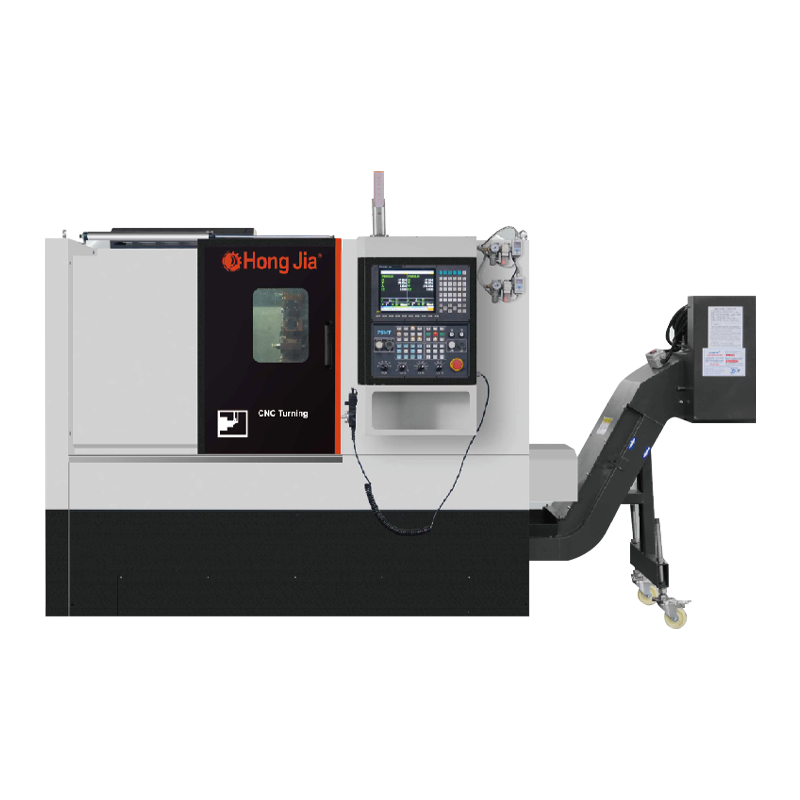

บ้าน / สินค้า / ซีรีย์การหมุนและการกัด CNC แนวนอน / NC-106DS Dual-Spindle Docking Docking Docking Foringal Center NC-106DS Dual-Spindle Docking Docking Docking Foringal Center
ศูนย์การเลี้ยวแนวนอนแบบอัตโนมัติ Dual-spindle เป็นเครื่องมือเครื่องจักรขั้นสูงที่รวมฟังก์ชั่นการประมวลผลหลายอย่างเช่นการหมุนการขุดเจาะที่น่าเบื่อการกัดและการแตะ การออกแบบสองแกนที่ไม่เหมือนใครของมันตระหนักถึงการเชื่อมต่ออัตโนมัติของชิ้นงานระหว่างสองแกนหมุนปรับปรุงประสิทธิภาพการประมวลผลและความแม่นยำอย่างมาก
โครงสร้างสองแกนสามารถบรรลุการเชื่อมต่อชิ้นงานระหว่างสองแกนได้อย่างไร้รอยต่อลดจำนวนเวลาในการยึดและปรับปรุงประสิทธิภาพการประมวลผล แกนหมุนมีประสิทธิภาพที่มั่นคงและความเร็วสูงซึ่งเหมาะสำหรับการประมวลผลความแม่นยำของวัสดุต่าง ๆ มันรวมฟังก์ชั่นการประมวลผลหลายอย่างเช่นการหมุนการขุดเจาะที่น่าเบื่อการกัดและการแตะเพื่อตอบสนองความต้องการการประมวลผลครั้งเดียวของชิ้นส่วนที่ซับซ้อน
ถังหล่อเย็นใช้การออกแบบแบบดึงออกซึ่งสะดวกสำหรับผู้ใช้ในการทำความสะอาดและบำรุงรักษาเพื่อให้มั่นใจว่าการทำงานที่มั่นคงในระยะยาวของเครื่องมือเครื่องจักร สารหล่อเย็นจะถูกหมุนเวียนเพื่อทำให้พื้นที่ตัดเย็นลงอย่างมีประสิทธิภาพและยืดอายุการใช้งานของเครื่องมือ
ข้อมูลการผลิต
ความสามารถในการประมวลผล
1. เครื่องกลึงการขุดเจาะและน่าเบื่อสามารถทำได้
2. โครงสร้างพื้นฐานที่แข็งแกร่งสูงเพื่อให้ได้การตัดหนัก
3. ความสามารถในการตัดที่ยอดเยี่ยมและความแม่นยำในการประมวลผลที่มั่นคงเพื่อให้ได้การผลิตสูง
4. ถังน้ำหล่อเย็นแบบดึงออกใช้เพื่อทำความสะอาดและตัดได้ง่าย
5. ความจุถังมาตรฐาน: 100L
เครื่องมือการกำหนดค่าพื้นฐานของเครื่องมือ
1. รุ่นใหม่ SYTEC/22TB
2. มอเตอร์ไดรฟ์รุ่นใหม่และแกนหมุน
3. แกนหมุนมอเตอร์ความเร็วสูงในตัวเป็นมาตรฐาน
4. ไต้หวันหรือลวดลวดญี่ปุ่นและสกรู
5. ถังเก็บน้ำแยก
6. เครื่องกำจัดชิป
7. แรงดันน้ำมันสามกรงเล็บ
8. Power Tower 15 สถานี
พารามิเตอร์ทางเทคนิค
| รายการ | NC-106DS |
| สูงสุด เส้นผ่าศูนย์กลางเครื่องจักร | φ160mm |
| สูงสุด ความยาวการทำงาน | 250 มม. |
| สูงสุด เส้นผ่านศูนย์กลางการหมุน | 500 มม. |
| มิติสปินเดิลชัค | 6/8 นิ้ว |
| รูปทรงแกนหมุน | 5,000 นาที -1 |
| ผ่านรูรับแสงของแกนหมุน | A2-5 |
| เส้นผ่านศูนย์กลางด้านในของท่อขยายแกนหมุน | φ56mm |
| เส้นผ่านศูนย์กลางด้านในของแบริ่งเพลาหลัก | φ45mm |
| พลังแกนหมุน | φ80mm |
| แรงบิดแกนหมุน | 11kW |
| สูงสุด แรงบิดของแกนหมุน | 35n.m |
| จำนวนพื้นผิวป้อมปืน | 70n.m |
| มือจับเครื่องมือเส้นผ่านศูนย์กลางภายนอก | 15 |
| บิตเบาะนั่ง | 20x20 |
| รุ่นหัวของป้อมปืน | φ25mm |
| ความเร็วสูงสุดของหัวไฟป้อมปืน | BMT40/ER25 |
| คัตเตอร์หอพลังงานหัวกำลังมอเตอร์ | 4000 นาที -1 |
| แรงบิดหัวของป้อมปืน | 2.4kW |
| แรงบิดหัวของป้อมปืน | 7.7n.m |
| แกนป้อนทิศทาง z/x ทิศทางการเดินทาง | Z: 370 มม. x: 185 มม. |
| ให้อาหารเพลาการเดินทางทิศทาง | A: 360 มม. |
| ฟีดเพลา Z/X กำลังมอเตอร์ | 1.7kW |
| ความเร็วกะเร็ว z/x | z: 20m/min x: 20m/min |
| ความเร็วกะเร็ว | A: 20m/นาที |
| พลังงานเพลาหลัง | 3.7kW |
| สูงสุด ความเร็วของเพลาหลัง | 4500 นาที -1 |
| abaxialend | A2-4 |
| ย้อนกลับด้านหลังผ่านรูรับแสง | φ36mm |
| ชัคเพลาหลัง | 5 นิ้ว |
| แรงบิดที่ได้รับการจัดอันดับของเพลาหลัง | 14.1 N.M |
| สูงสุด แรงบิดของเพลาหลัง | 30 N.M |
| กำลังการผลิตแหล่งจ่ายไฟ | 13kva |
| ขนาดโดยรวมของเครื่อง (LXWXH) | 2260 × 1560 × 1715 มม |
| น้ำหนักเครื่องจักร | 3800kg |
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน NC-106DS Dual-Spindle Docking Docking Docking Foringal Center supplier and custom NC-106DS Dual-Spindle Docking Docking Docking Foringal Center companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
ในอุตสาหกรรมการผลิตที่ทันสมัยอุปกรณ์การประมวลผลที่มีประสิทธิภาพแม่นยำและอัตโนมัติกำลังกลายเป็นการรับประกันที่สำคัญสำหรับความสามารถในการแข่งขันขององค์กร บริษัท Ningbo Hongjia CNC Technology Co. , Ltd เป็นอุปกรณ์การวิจัยและพัฒนาการผลิตและการขายของ บริษัท การผลิตและการขายของ บริษัท ซีเอ็นซี ในหมู่พวกเขา ศูนย์หมุนแนวนอนแบบอัตโนมัติสองแกน เป็นเครื่องมือขั้นสูงที่มีประสิทธิภาพสูงและมีประสิทธิภาพที่เปิดตัว
ความสามารถในการประมวลผลที่มีประสิทธิภาพและแม่นยำ
ศูนย์การเลี้ยวแนวนอนแบบอัตโนมัติแบบคู่ตั้งอยู่ในแนวนอนรวมฟังก์ชั่นการประมวลผลหลายฟังก์ชั่นเช่นการหมุนการขุดเจาะที่น่าเบื่อการกัดและการแตะ การออกแบบคู่สปินเดิลที่เป็นเอกลักษณ์ของมันตระหนักถึงการเชื่อมต่อของชิ้นงานอัตโนมัติระหว่างแกนสองแกนซึ่งเป็นการปรับปรุงประสิทธิภาพการประมวลผลและความแม่นยำอย่างมาก ไม่ว่าจะเป็นการผลิตจำนวนมากหรือการประมวลผลที่มีความแม่นยำสูงของชิ้นส่วนที่ซับซ้อนเครื่องมือเครื่องสามารถแสดงประสิทธิภาพที่ยอดเยี่ยม
โครงสร้างพื้นฐานที่ทรงพลัง
เครื่องมือเครื่องจักรใช้การออกแบบโครงสร้างพื้นฐานที่มีความแข็งแกร่งสูงซึ่งสามารถทนต่อการตัดหนักและตรวจสอบให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาว ในขณะเดียวกันก็มีระบบควบคุม SYTEC/22TB รุ่นใหม่และมอเตอร์ไดรฟ์รุ่นใหม่และไดรฟ์แกนหมุนทำให้มั่นใจได้ว่ากระบวนการประมวลผลที่มีประสิทธิภาพและแม่นยำ นอกจากนี้เครื่องมือเครื่องจักรยังมีแกนไฟฟ้าความแม่นยำความเร็วสูงในตัวซึ่งสามารถตอบสนองความต้องการของการประมวลผลความเร็วสูงและมีความแม่นยำสูงและให้ผลการประมวลผลคุณภาพที่สูงขึ้นแก่ลูกค้า
การกำหนดค่าและเทคโนโลยีขั้นสูง
ศูนย์เลี้ยวแนวนอนแบบอัตโนมัติแบบสองแกนมีการติดตั้งรางนำและสกรูตะกั่วที่นำเข้าจากไต้หวันหรือญี่ปุ่นเพื่อให้แน่ใจว่าความแม่นยำและความทนทานของเครื่องมือเครื่องจักร ในเวลาเดียวกันการออกแบบถังเก็บน้ำอิสระและอุปกรณ์สายพานลำเลียงชิปทำให้การทำความสะอาดสะดวกยิ่งขึ้นและปรับปรุงประสิทธิภาพการบำรุงรักษาของอุปกรณ์ได้อย่างมีประสิทธิภาพ นอกจากนี้เครื่องมือเครื่องจักรยังมี Chuck สามกรัมไฮดรอลิกและป้อมปืนไฟฟ้า 15 สถานีซึ่งช่วยเพิ่มความยืดหยุ่นในการประมวลผลและช่วยให้สามารถรับมือกับความต้องการการประมวลผลที่ซับซ้อนและหลากหลายมากขึ้น
ระบบระบายความร้อนและการกำจัดชิปที่สะดวก
ในระหว่างกระบวนการประมวลผลคุณภาพของระบบทำความเย็นส่งผลโดยตรงต่อคุณภาพของชิ้นงานและอายุการใช้งานของเครื่องมือ ศูนย์เลี้ยวแนวนอนแบบอัตโนมัติแบบสองแกนหมุนใช้การออกแบบถังเก็บน้ำเย็นแบบดึงออกซึ่งทำให้การทำความสะอาดของสารหล่อเย็นง่ายขึ้น ความจุถังน้ำมาตรฐานคือ 100L ซึ่งสามารถตอบสนองความต้องการการระบายความร้อนของการประมวลผลระยะยาวและลดข้อผิดพลาดที่แม่นยำที่เกิดจากอุณหภูมิที่เพิ่มขึ้น
แอปพลิเคชันอุตสาหกรรมและข้อได้เปรียบทางการตลาด
ศูนย์การเลี้ยวแนวนอนแบบอัตโนมัติสองแกนมีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมเช่นการผลิตรถยนต์การบินและอวกาศแม่พิมพ์ที่มีความแม่นยำอุปกรณ์การแพทย์ ฯลฯ เนื่องจากมีความแข็งแกร่งสูงความแม่นยำสูงและประสิทธิภาพสูง การรวมอเนกประสงค์ของมันช่วยให้องค์กรสามารถดำเนินงานการประมวลผลได้หลายอย่างบนอุปกรณ์เดียวกันลดเวลาสำหรับการเปลี่ยนแปลงของเครื่องจักรและการดีบักและปรับปรุงประสิทธิภาพการผลิต
Ningbo Hongjia CNC Technology Co. , Ltd ได้ปฏิบัติตามนวัตกรรมทางเทคโนโลยีและประสิทธิภาพของผลิตภัณฑ์ที่ปรับให้เหมาะสมอย่างต่อเนื่องเพื่อตอบสนองความต้องการที่เปลี่ยนแปลงของตลาด ศูนย์การเลี้ยวแนวนอนอัตโนมัติแบบสองแกนของมันกลายเป็นตัวเลือกที่สำคัญสำหรับหลาย ๆ บริษัท ในการปรับปรุงประสิทธิภาพการประมวลผลและให้แน่ใจว่าคุณภาพของผลิตภัณฑ์ด้วยแนวคิดการออกแบบชั้นนำประสิทธิภาพการประมวลผลที่มั่นคงและระดับความฉลาดที่ยอดเยี่ยม
