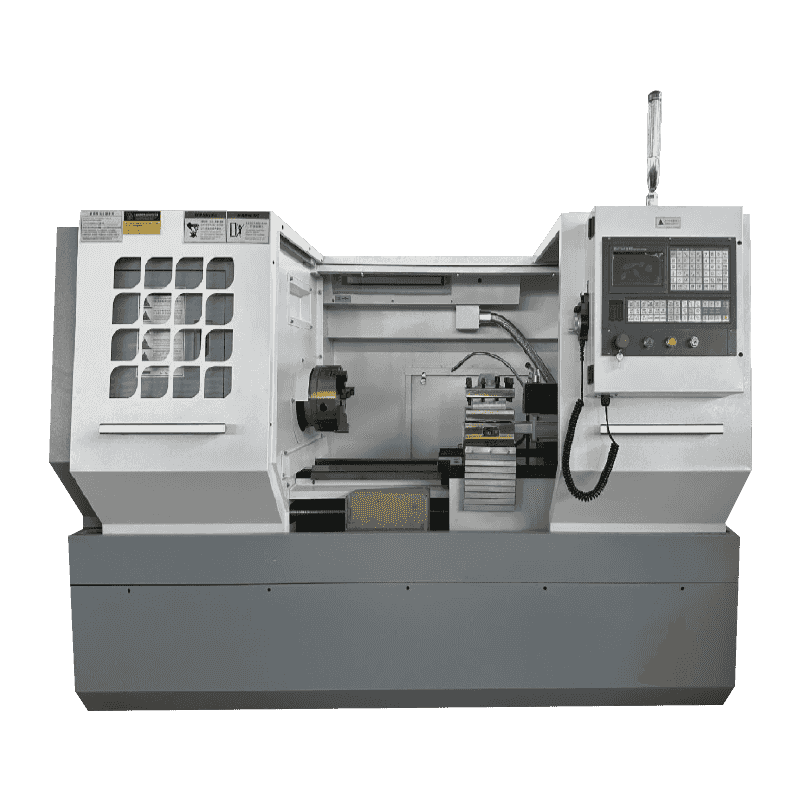

บ้าน / สินค้า / ซีรีย์การหมุนและการกัด CNC แนวนอน / เครื่องกลึง CNC แนวนอน CK6140 ที่มีความแม่นยำสูง เครื่องกลึง CNC แนวนอน CK6140 ที่มีความแม่นยำสูง
เครื่องกลึงการควบคุมเชิงตัวเลข
เครื่องกลึงแนวนอน CK6140 ซีรีส์ CNC มีความแม่นยำสูงพลังงานสูงและความแข็งแกร่งสูง ส่วนประกอบและโครงสร้างหลักของมันได้รับการออกแบบอย่างเหมาะสมและเป็นอุปกรณ์ตัวเลือกแรกสำหรับเพลาตัดเฉือนแผ่นดิสก์บูชพื้นผิวรูปทรงพิเศษและชิ้นงานประเภทสกรู
ชิ้นงาน
KND หรือระบบควบคุมตัวเลขจำนวนมากและระบบ AC Servo ทั้งหมด, X, และ Z-Axis เป็นตัวควบคุมแบบกึ่งปิดสกรูย่อย Ball ใช้สกรูลูกบอลที่มีความแม่นยำระดับ C3 และส่วนประกอบไฟฟ้าจะถูกนำเข้าหรือแบรนด์ที่รู้จักกันดีในประเทศ
เครื่องมือเครื่องจักรได้รับการตรวจสอบอย่างเข้มงวดตามขั้นตอนการตรวจสอบก่อนออกจากโรงงาน เครื่องมือเครื่องแต่ละเครื่องใช้เครื่องวัดอินเตอร์เฟอโรมิเตอร์เลเซอร์เพื่อตรวจสอบความแม่นยำในการวางตำแหน่งของแกน x และ z และความสามารถในการทำซ้ำของความแม่นยำในการวางตำแหน่งซึ่งทำให้มั่นใจได้ว่าเครื่องมือเครื่องจักรมีความแม่นยำและเชื่อถือได้
ก่อนออกจากโรงงานเครื่องมือเครื่องจะได้รับการตรวจสอบอย่างเคร่งครัดตามขั้นตอนการตรวจสอบ เครื่องมือเครื่องแต่ละเครื่องใช้เครื่องวัดอินเตอร์เฟอโรมิเตอร์เลเซอร์เพื่อทดสอบความแม่นยำในการวางตำแหน่งและความสามารถในการทำซ้ำของแกน X และ Z เพื่อให้แน่ใจว่ามีความเสถียรและความน่าเชื่อถือของพวกเขา
ข้อมูลการผลิต
การแนะนำชิ้นส่วนหลัก
1、 เตียง
การใช้โครงสร้างเตียงแบน, การปั้นทรายเรซิน, การหล่อเหล็กหล่อคุณภาพสูง, ไกด์รางนำการดับความถี่ปานกลางและการบดและกระบวนการปั้นซึ่งมีความต้านทานต่อการเสียดสีและการรักษาความแม่นยำ
2、 กล่องแกนหมุน
โครงสร้างแกนหมุนใช้โครงสร้างทั่วไปของการสนับสนุนสองจุดที่ปลายด้านหน้าและด้านหลังและแกนหมุนมีความแข็งแกร่งสูง แบริ่งใช้แบริ่งพิเศษสำหรับแกนหมุนที่มีความแม่นยำสูงของโรงงานแบริ่งฮาร์บินซึ่งทำให้แกนหมุนมีความแม่นยำในการหมุนสูง ช่วงความเร็วหลักของไดรฟ์หลักคือ 100 ~ 2000r/นาที; เกียร์หลักของไดรฟ์จะแข็งและกราวด์ไดรฟ์และแบริ่งกลิ้งจะหล่อลื่นด้วยน้ำมันที่แข็งแรงด้วยประสิทธิภาพการเพิ่มขึ้นของความเร็วสูงและอุณหภูมิต่ำ การออกแบบเคสกล่องแกนหมุนจะพิจารณาอย่างเต็มที่กับมาตรการกระจายความร้อนและกลไกการสั่นสะเทือน-การจับจองซึ่งทำให้กล่องแกนหมุนมีคุณสมบัติของเสียงรบกวนต่ำและความแม่นยำในการส่งผ่านสูงและเสียงของเครื่องมือเครื่องจักรไม่เกินค่าที่กำหนดตามมาตรฐานระดับชาติ เสียงรบกวนของเครื่องไม่เกินค่าที่กำหนดโดยมาตรฐานแห่งชาติ เครื่องมีอุปกรณ์ป้องกันการโอเวอร์โหลดไฟฟ้าอุปกรณ์ป้องกันการโอเวอร์โหลดเชิงกลและอุปกรณ์หยุดฉุกเฉินเพื่อควบคุมการหมุนของแกนหมุน ประเภทเครื่องเปลี่ยนความเร็วอัตโนมัติติดตั้งกล่องควบคุมการเปลี่ยนความเร็วอัตโนมัติภายนอก
3. การให้อาหาร
การเคลื่อนไหวของการให้อาหารตามขวาง (แกน x) และระยะยาว (แกน z-axis) ถูกขับเคลื่อนโดยเซอร์โวมอเตอร์เพื่อให้ตระหนักถึงการเคลื่อนที่อย่างรวดเร็วและการให้อาหารด้วยสกรูลูกบอลที่แม่นยำ
Guideway สไลด์ติดอยู่กับเข็มขัดอ่อนพลาสติกต่อต้านการคืบซึ่งสามารถรับประกันความแม่นยำในการวางตำแหน่งและความสามารถในการทำซ้ำของเครื่องมือเครื่องจักร
4. Tailstock
การออกแบบ tailstock ของเครื่องให้การพิจารณาอย่างเต็มที่ถึงความแข็งแกร่งความสามารถในการโหลดและความเป็นมิตรกับผู้ใช้ วิธีการกระชับเป็นคู่มือ
6. ชัค
เครื่องมีการติดตั้ง Chuck สามนิ้วขนาด 8 นิ้ว (ไฮดรอลิกเสริม)
7. การหล่อลื่นส่วนกลาง
การใช้ระบบการหล่อลื่นแบบรวมศูนย์เทคโนโลยีของญี่ปุ่นเพื่อให้ตระหนักถึงการหล่อลื่นของรางนำทางแต่ละเส้นสกรูลูกและแบริ่ง ปั๊มหล่อลื่นมีฟังก์ชั่นการแสดงสถานะการทำงานและการตรวจสอบไฮดรอลิก และสามารถปรับได้ตลอดเวลารอบการฉีดน้ำมัน
3、 ตัวยึดเครื่องมือควบคุมตัวเลข
ผู้ถือเครื่องมือ CNC สี่สถานีแนวตั้งมีคุณสมบัติของความแม่นยำในการวางตำแหน่งสูงความเสถียรและความน่าเชื่อถือการใช้งานที่หลากหลายโครงสร้างที่เรียบง่ายการบำรุงรักษาง่ายและอื่น ๆ
4、 สภาพแวดล้อมการทำงานของเครื่องมือเครื่องจักร
อุณหภูมิแวดล้อม: 5 ℃ ~ 40 °℃ช่วงและอุณหภูมิเฉลี่ย 24H ไม่เกิน 35 ℃
ความชื้นสัมพัทธ์: 30% ~ 95% และหลักการของการเปลี่ยนแปลงความชื้นคือไม่ควรทำให้เกิดการควบแน่น
ระดับความสูง: ต่ำกว่า 1,000 ม.
บรรยากาศ: ไม่มีฝุ่นมากเกินไปก๊าซกรดก๊าซกัดกร่อนและเกลือ
หลีกเลี่ยงแสงแดดโดยตรงบนเครื่องหรือรังสีความร้อนบนเครื่องที่อาจทำให้เกิดการเปลี่ยนแปลงในอุณหภูมิแวดล้อม
ตำแหน่งการติดตั้งห่างจากแหล่งที่มาของการสั่นสะเทือน
ตำแหน่งการติดตั้งห่างจากวัสดุที่ติดไฟได้และระเบิดได้
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | CK6140 |
| สูงสุด เปลี่ยนเส้นผ่านศูนย์กลางของเตียง | มม. | 400 |
| เส้นผ่านศูนย์กลางการเลี้ยวสูงสุดบนตัวยึดเครื่องมือ | มม. | 210 |
| ความยาวชิ้นงานชิ้นงาน Maxi Mum ระหว่างสองศูนย์ | มม. | 750 |
| สปินเดิลผ่านเส้นผ่านศูนย์กลางรู | มม. | φ52 |
| ช่วงความเร็วของแกนหมุน | r/นาที | เปลี่ยนเกียร์ 100-2,000/การเปลี่ยนแปลงที่ไม่มีที่สิ้นสุด |
| ประเภทปลายแกนหมุน | A2-6 | |
| หลุมเรียวด้านหน้าของแกนหมุน | หก mohs | |
| พลังมอเตอร์แกนหมุน | กิโลวัตต์ | 5.5 |
| ฟีดฟอร์ม | การแปลงความถี่ | |
| ส่วนที่เหลือเครื่องมือควบคุมเชิงตัวเลข | ตัวยึดเครื่องมือสี่สถานีแนวตั้ง | |
| ขนาดก้าน | มม. | 20x20 |
| ผู้ถือเครื่องมือความแม่นยำในการวางตำแหน่งซ้ำ ๆ | ± 3.2 " | |
| ช่วงความเร็วฟีด | มม./mir | x: 1 ~ 6000 z: 1-10000 |
| หน่วยการตั้งค่าขั้นต่ำ | มม. | 0.001 |
| ขนาดโดยรวมของเครื่อง (LXWXH) | mm | 2150x1450x1650 มม. |
| น้ำหนักเครื่องจักรขั้นต้น | กิโลกรัม | 1900 |
