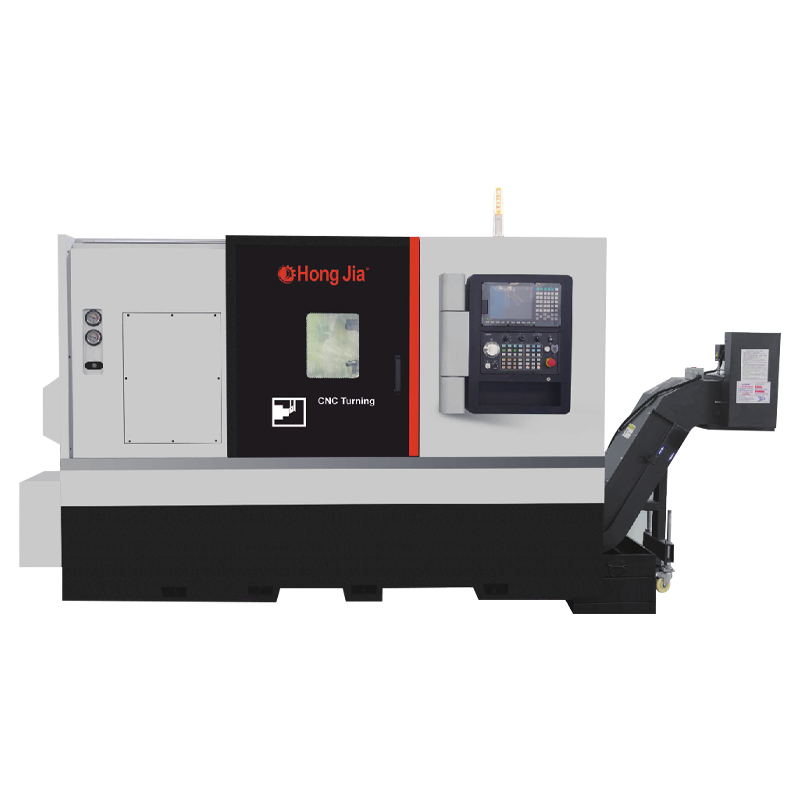

NC110D-Y ศูนย์หมุนแนวนอนสูง
ศูนย์เลี้ยวแนวนอนที่ให้ผลตอบแทนสูงใช้แกนหมุนและระบบตัดสูงซึ่งสามารถรับมือกับการประมวลผลส่วนต่าง ๆ ของวัสดุและรูปร่างต่าง ๆ ได้อย่างง่ายดาย พลังการตัดที่ทรงพลังและความเร็วในการตัดที่เสถียรช่วยให้มั่นใจได้ว่าประสิทธิภาพการประมวลผลและคุณภาพการประมวลผล เส้นทางเครื่องมือที่เหมาะสมและพารามิเตอร์การตัดช่วยลดการสั่นสะเทือนและการสึกหรอในระหว่างการตัดและยืดอายุการใช้งานเครื่องมือ
แนวทางที่แม่นยำรางรถไฟและระบบวางตำแหน่งทำให้มั่นใจได้ว่ามีความแม่นยำสูงและเสถียรภาพในระหว่างการประมวลผล เซ็นเซอร์ขั้นสูงและระบบควบคุมตรวจสอบและปรับพารามิเตอร์การประมวลผลแบบเรียลไทม์เพื่อให้แน่ใจว่ามีความสอดคล้องในการประมวลผลความแม่นยำ ระบบหนีบที่เชื่อถือได้และการติดตั้งช่วยให้มั่นใจได้ถึงความเสถียรและความแม่นยำในการวางตำแหน่งของชิ้นส่วนระหว่างการประมวลผล
ระบบอัตโนมัติระดับสูงรองรับวิธีการโหลดและขนถ่ายอัตโนมัติที่หลากหลายลดการแทรกแซงด้วยตนเองและปรับปรุงประสิทธิภาพการผลิต โครงสร้างเครื่องมือเครื่องจักรที่ได้รับการปรับปรุงและระบบการกระจายความร้อนให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาวลดการหยุดทำงานและเพิ่มเอาต์พุตโดยรวม
ข้อมูลการผลิต
ความสามารถในการประมวลผล
1. เครื่องกลึงการขุดเจาะและน่าเบื่อสามารถทำได้
2. โครงสร้างพื้นฐานที่แข็งแกร่งสูงเพื่อให้ได้การตัดหนัก
3. ความสามารถในการตัดที่ยอดเยี่ยมและความแม่นยำในการประมวลผลที่มั่นคงเพื่อให้ได้การผลิตสูง
4. ถังน้ำหล่อเย็นแบบดึงออกใช้เพื่อทำความสะอาดและตัดได้ง่าย
5. ความจุถังมาตรฐาน: 125L

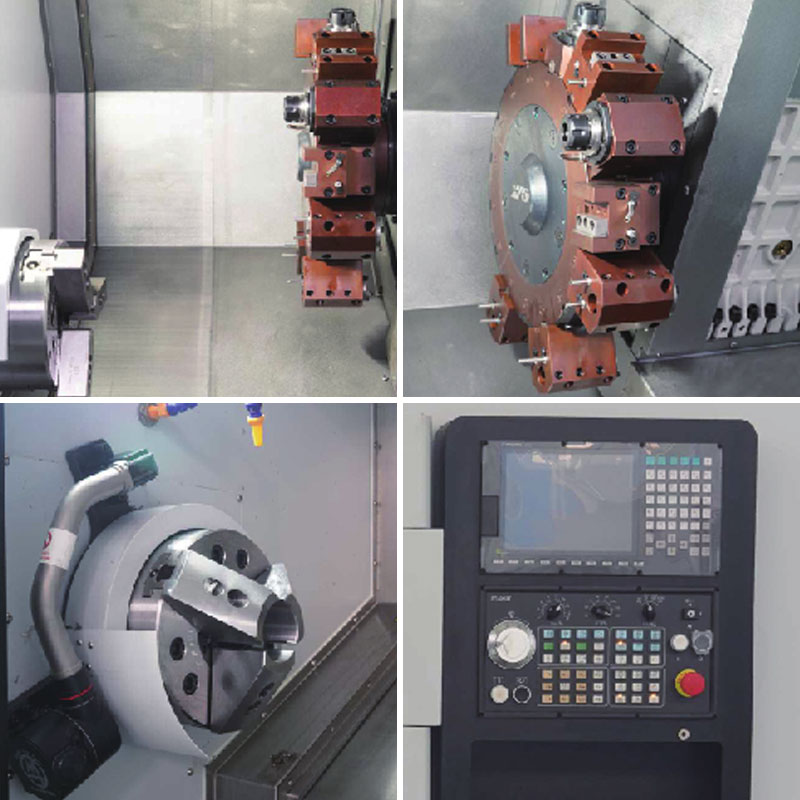

เครื่องมือการกำหนดค่าพื้นฐานของเครื่องมือ
1. รุ่นใหม่ SYTEC/22TB
2. มอเตอร์ไดรฟ์รุ่นใหม่
3. มอเตอร์แกนหมุนเซอร์โวแรงบิดสูงรุ่นใหม่เป็นมาตรฐาน
4. ไต้หวันหรือรางลวดญี่ปุ่นและสกรู 5. แยกถังเก็บน้ำ
6. เครื่องกำจัดชิป
7. แรงดันน้ำมันสามกรงเล็บ
8. มาตรฐานพร้อมแกนหมุนกลไกความเร็วสูงในตัว
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | NC-110D-Y | |
| สูงสุด เปลี่ยนเส้นผ่านศูนย์กลางของเตียง | มม. | φ750 | |
| สูงสุด เส้นผ่าศูนย์กลางเครื่องจักร | มม. | φ600 | |
| ความยาวสูงสุดของการทำงาน | มม. | 700 | |
| สูงสุด ผูกก้านผ่านเส้นผ่านศูนย์กลางรู | มม. | φ75 | |
| แกนหลัก | รูปแบบจมูกแกนหมุน | A2-8/11 | |
| สปินเดิลผ่านเส้นผ่านศูนย์กลางรู | มม. | φ86 | |
| เรียวของรูด้านในแกนหมุน | MT-6 | ||
| ความสามารถในการถือกัน | 10” | ||
| ดึงแบบฟอร์มการกระทำของก้าน | แรงดันไฮดรอลิก | ||
| สูงสุด ความเร็วแกนหมุน | r/นาที | 2500 นาที -1 | |
| พลังงานมอเตอร์หลัก | กิโลวัตต์ | 15/18.5 | |
| ให้อาหาร | การเดินทาง x-axis | มม. | 350 |
| การเดินทางแกน z | มม. | 750 | |
| ความเร็วในการเคลื่อนที่ของแกน x/z | M/นาที | 25 | |
| ความแม่นยำ | ความแม่นยำในการวางตำแหน่ง (x/z) | มม. | ± 0.005 |
| ความแม่นยำในการวางตำแหน่งซ้ำ (x/z) | มม. | ± 0.003 | |
| Tower Tower Power | หมายเลขเครื่องมือ | 12 | |
| รูปแบบการขับขี่ | เซอร์โว | ||
| ความสูงของศูนย์ | มม. | 100 | |
| ToolChangetime (T-T) | S | 0.2 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือที่น่าเบื่อ | มม. | 50 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือสี่เหลี่ยมจัตุรัส | มม. | 25 | |
| ความเร็วหัว | R.P/นาที | 4000 | |
| พลังมอเตอร์หัวพลังงาน | กิโลวัตต์ | 3.6 | |
| แรงบิดหัว | N.M | 15 | |
| ประเภท Powerhead | BMT | 55/65 | |
| แกน y | การเดินทางแกน y | มม. | 150 |
| แรงบิดมอเตอร์แกน y | N.M | 8.4 | |
| สกรูแกน y | ลูกบอล | 3206 | |
| แบบฟอร์มคู่มือแกน y | รางแข็งรูปสี่เหลี่ยมผืนผ้า / รางลวด | รางแข็งรูปสี่เหลี่ยมผืนผ้า | |
| tailstock | Taper of Tailstock Sleeve | MT-5 | |
| เส้นผ่านศูนย์กลางแขนตรงกลาง | มม. | φ80 | |
| การเดินทางสูงสุดแขนเสื้อ | มม. | 100 | |
| โล่ความปลอดภัย | ปิดสนิท | ||
| ระบบควบคุมตัวเลข | sytec 22tb/fan uc oi-tf | ||
| น้ำหนักเครื่องจักร | กิโลกรัม | 5350 | |
| ขนาดโดยรวมของเครื่อง (LXWXH) | มม. | 2980 × 2200 × 1950 | |
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน NC110D-Y ศูนย์หมุนแนวนอนสูง supplier and custom NC110D-Y ศูนย์หมุนแนวนอนสูง companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
NC110D-Y High Production Center Turning Foring Center: งานนวัตกรรมของ Ningbo Hongjia
NC110D-Y ศูนย์หมุนแนวนอนสูง คือ Ningbo Hongjia CNC Technology Co. ซึ่งเป็น บริษัท ที่ตอบสนองต่อความต้องการของอุตสาหกรรมการผลิตที่ทันสมัยสำหรับการประมวลผลที่มีประสิทธิภาพสูงและมีความแม่นยำสูง อุปกรณ์ใช้แกนหมุนและระบบตัดที่มีประสิทธิภาพสูงซึ่งสามารถรับมือกับงานการประมวลผลของชิ้นงานและรูปร่างต่าง ๆ ได้อย่างง่ายดาย ความสามารถในการตัดที่ทรงพลังและความเร็วในการตัดที่เสถียรช่วยให้มั่นใจได้ว่าการปรับปรุงประสิทธิภาพการประมวลผลและคุณภาพการประมวลผล
เพื่อปรับปรุงประสิทธิภาพการประมวลผลและการควบคุมต้นทุนต่อไปศูนย์หมุนแนวนอนในแนวนอนของ NC110D-Y High Production เพิ่มประสิทธิภาพเส้นทางเครื่องมือและพารามิเตอร์การตัดในการออกแบบ การออกแบบที่เป็นนวัตกรรมนี้ช่วยลดการสั่นสะเทือนและการสึกหรอได้อย่างมีประสิทธิภาพในระหว่างกระบวนการตัดไม่เพียง แต่ยืดอายุการใช้งานของเครื่องมือ แต่ยังช่วยปรับปรุงการตกแต่งพื้นผิวเครื่องจักรอย่างมีนัยสำคัญ ผ่านการคำนวณและการจำลองที่แม่นยำเส้นทางเครื่องมือแต่ละเส้นทางมีการวางแผนอย่างแม่นยำเพื่อให้แน่ใจว่าการตัดแต่ละครั้งสามารถบรรลุผลที่ดีที่สุดซึ่งจะเพิ่มประสิทธิภาพการผลิตให้สูงสุดในขณะที่มั่นใจได้ว่าคุณภาพ
ในขณะที่มีประสิทธิภาพสูง Ningbo Hongjia CNC Technology Co. , Ltd ยังให้ความสำคัญกับความแม่นยำในการประมวลผลและความมั่นคง NC110D-Y ที่อยู่ตรงกลางการผลิตแนวนอนในแนวนอนมีการติดตั้งรางแนะนำและระบบตำแหน่งที่แม่นยำเพื่อให้แน่ใจว่ามีความแม่นยำสูงและเสถียรภาพในระหว่างการประมวลผล เซ็นเซอร์ขั้นสูงและระบบควบคุมตรวจสอบและปรับพารามิเตอร์การประมวลผลแบบเรียลไทม์เพื่อให้แน่ใจว่ามีความสอดคล้องของความแม่นยำในการประมวลผลและรักษาความแม่นยำในการประมวลผลที่สูงมากแม้จะอยู่ภายใต้การดำเนินงานอย่างต่อเนื่องในระยะยาว
ระบบอัตโนมัติเป็นแนวโน้มการพัฒนาของอุตสาหกรรมการผลิตที่ทันสมัยและศูนย์เปลี่ยนแนวนอนของ NC110D-Y High Production ยังทำงานได้ดีในเรื่องนี้ อุปกรณ์รองรับวิธีการหนีบและขนถ่ายอัตโนมัติที่หลากหลายลดการแทรกแซงด้วยตนเองอย่างมากและปรับปรุงประสิทธิภาพการผลิตอย่างมีนัยสำคัญ ทั้งระบบการให้อาหารอัตโนมัติและอุปกรณ์กำจัดชิปอัจฉริยะสะท้อนให้เห็นถึงรากฐานที่ลึกซึ้งของ Hongjia CNC ในการประยุกต์ใช้เทคโนโลยีระบบอัตโนมัติ
เพื่อให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาวของอุปกรณ์ NC110D-Y ที่อยู่ตรงกลางการผลิตแนวนอนสูงได้รับการปรับให้เหมาะสมอย่างเต็มที่ในแง่ของโครงสร้างเครื่องมือเครื่องจักรและระบบการกระจายความร้อน โครงสร้างพื้นฐานที่มั่นคงและการออกแบบความแข็งแกร่งสูงช่วยให้อุปกรณ์สามารถทนต่อภาระขนาดใหญ่ที่เกิดจากการตัดหนักเพื่อให้มั่นใจถึงความเสถียรและความทนทานของการประมวลผล ในเวลาเดียวกันระบบการกระจายความร้อนที่ได้รับการปรับปรุงให้ดีที่สุดควบคุมความผันผวนของอุณหภูมิภายในเครื่องมือเครื่องลดข้อผิดพลาดในการประมวลผลที่เกิดจากการเสียรูปความร้อนและทำให้มั่นใจได้ถึงความแม่นยำของเครื่องมือเครื่องจักรภายใต้การทำงานระยะยาว
ในแง่ของการกำหนดค่าศูนย์การเลี้ยวแนวนอน NC110D-Y ยังแสดงให้เห็นถึงความเฉลียวฉลาดของ Ningbo Hongjia CNC Technology Co. , Ltd. ระบบควบคุม SYTEC/22TB รุ่นใหม่, มอเตอร์ไดรฟ์รุ่นใหม่, มอเตอร์หมุนเซอร์โวแรงบิดสูงและการกำหนดค่ามาตรฐานอื่น ๆ นอกจากนี้รางเชิงเส้นและสกรูตะกั่วที่นำเข้าจากไต้หวันหรือญี่ปุ่นถังเก็บน้ำอิสระ, รถเข็นชิปอัตโนมัติ, ไฮดรอลิกสามกรรไกร chucks และหน่วยกลไกเชิงกลความเร็วสูงในตัวทำให้ผู้ใช้มีตัวเลือกมากขึ้นเพื่อตอบสนองความต้องการการประมวลผลที่แตกต่างกัน
