ศูนย์เครื่องตัดเฉือนแนวตั้ง

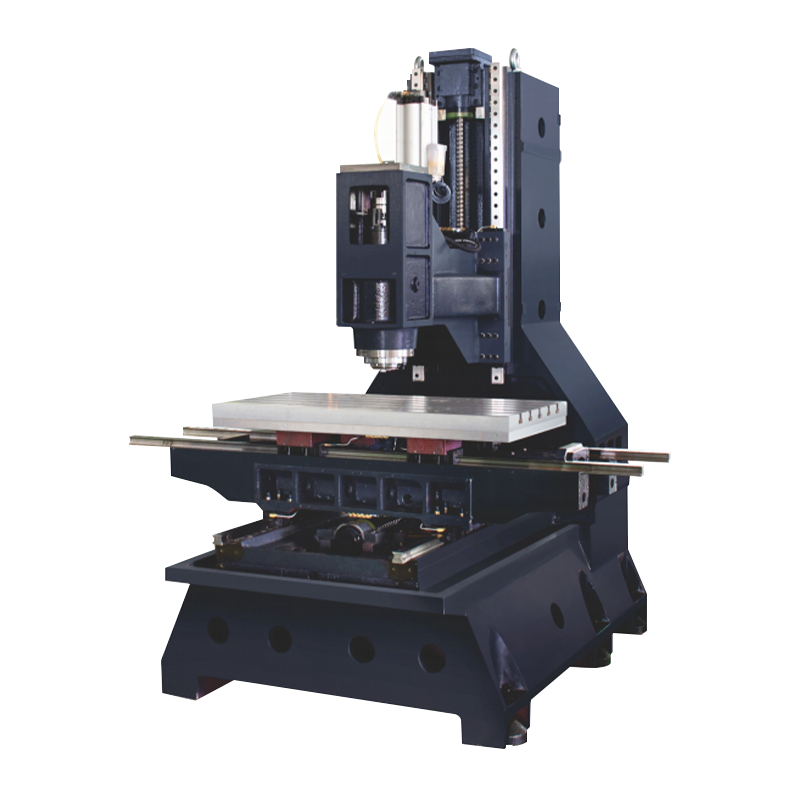

ศูนย์เครื่องตัดเฉือนแนวตั้งเป็นอุปกรณ์เครื่องจักรกลซีเอ็นซีที่มีประสิทธิภาพสูงเหมาะสำหรับการตัดเฉือนที่แม่นยำของชิ้นส่วนที่ซับซ้อน มันใช้สกรูบอลระดับ C3 ระดับความแม่นยำสูงและระบบคู่มือการหมุนพร้อมแบริ่งระดับ P4 และข้อต่อความเร็วที่แม่นยำเพื่อให้แน่ใจว่ามีความแข็งแกร่งสูงและการวางตำแหน่งที่แม่นยำของสามแกน พร้อมกับแกนหมุนจมูกสั้น SpeedCN และฝาครอบป้องกันมันให้ประสิทธิภาพการตัดที่มีเสถียรภาพและฟังก์ชั่นการป้องกัน ศูนย์เครื่องตัดเฉือนยังมีระบบการเปลี่ยนเครื่องมืออัตโนมัติและอุปกรณ์ปรับสมดุลไนโตรเจนเสริมเพื่อปรับปรุงประสิทธิภาพการตัดเฉือนและความแม่นยำในการตัดเฉือน นอกจากนี้แกนหมุนความเร็วสูงที่เป็นตัวเลือกระบบน้ำระบายความร้อนและอุปกรณ์ปรับสมดุลไนโตรเจนช่วยเพิ่มประสิทธิภาพในการกลึงสูงและมีความแม่นยำสูง

+ ติดต่อเรา
  • ศูนย์เครื่องตัดเฉือนแนวตั้ง
  • ศูนย์เครื่องตัดเฉือนแนวตั้ง

ข้อมูลการผลิต

การกำหนดค่าหลัก

แกนสามแกนนำมาใช้ ‘PMI หรือ hiwin’ หรือ ‘thk’ c3 สกรูบอลเกรด C3
แกนสามแกนที่มี ‘PMI หรือ hiwin’ หรือ ‘thk’ Guideways
V6/V7 พร้อม ‘rexroth’ หรือ ‘Shangyin’ หรือ ‘Yintai’ หรือ ‘Thk’ Screws (Z-Axis) Roller)
แบริ่งเกรด P4 สำหรับทั้งสามแกน
ข้อต่อ 'Speedcn' สามแกน
‘Speedcn’ แกนกลางจมูกสั้น
ยามสามแกน ‘Speedcn’
Oiler ปริมาตร
กระบอกสูบ (แกนหมุนโดยตรงพร้อมทรงกระบอกบูสเตอร์)
กล่องเครื่องมือและเครื่องมือปรับ

การกำหนดค่าเสริม

BBT40-ф120-15000 RPM ประเภทโดยตรง ‘Speedcn’ แกนหมุนจมูกยาว
BBT40-ф155-12000RPMประเภทโดยตรง ‘Speedcn’ short spindle
BT40-24T ‘Yitai Tool Changer’
น้ำหนักตัวไนโตรเจน
น้ำกลางอัพเกรด Spindle (ประเภทสายพานที่มีข้อต่อโรตารี่ / ชนิดตรงโดยไม่ต้องมีข้อต่อโรตารี่)

พารามิเตอร์ทางเทคนิค

ข้อมูลจำเพาะ หน่วย V6 V7 V8 V10 V1270 V1370 V1380 V1570
การเดินทาง x/y/z มม. 600*450*450 700*450*450 800*500*500 1,000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
พื้นที่โต๊ะ มม. 700*420 800*420 1,000*500 1100*500 1400*700 1400*700 1400*800 1600*700
โหลดตารางสูงสุด กิโลกรัม 250 250 450 450 700 700 700 1100
ระยะทางจากจมูกแกนหมุนสู่โต๊ะ มม. 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
ระยะทางจากแกนแกนหมุนไปยังพื้นผิวแทร็กคอลัมน์ มม. 488 488 550 655 770 770 860 800
ตาราง t-slot มม. 14t*3*125 14t*3*125 18T*5*80 18T*5*100 18T*5*125 18T*5*125 18T*5*125 18T*5*125
รู/เส้นผ่านศูนย์กลางของแกนหมุน r/นาที BBT40 (ф120) BBT40 (ф120) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155)
ความเร็วแกนหมุน r/นาที มาตรฐาน: 12000 ตัวเลือกโดยตรง: 15000 โดยตรง มาตรฐาน: 12000 ตัวเลือกโดยตรง: 15000 โดยตรง มาตรฐาน: 12000 Direct Type Option: 8000 Belt Type ตัวเลือก: 10,000 Belt Type ตัวเลือก: 15000 Direct Type มาตรฐาน: 12000 Direct Type Option: 8000 Belt Type ตัวเลือก: 10,000 Belt Type ตัวเลือก: 15000 Direct Type มาตรฐาน: 8000 โดยตรง
ตัวเลือก: ประเภทเข็มขัด 10,000 ชนิด
ตัวเลือก: ประเภทเข็มขัด 12000
ตัวเลือก: ประเภท 15000 โดยตรง
(x/y/z) การสำรวจอย่างรวดเร็ว M/นาที 48 48 48 36 36 36 36 24
z-axis counterweight /มม. ไม่มีน้ำหนักถ่วง ไม่มีน้ำหนักถ่วง ไม่มีน้ำหนักถ่วง ตัวเลือก: น้ำหนักตัวไนโตรเจน ตัวเลือก: น้ำหนักตัวไนโตรเจน ตัวเลือก: น้ำหนักตัวไนโตรเจน ตัวเลือก: น้ำหนักตัวไนโตรเจน ตัวเลือก: น้ำหนักตัวไนโตรเจน
สกรูลูกบอล มาตรฐาน MM xy: 28*16 น็อตเดี่ยว z: 32*16 น็อตคู่ xz: 32*16 น็อตคู่ y: 28*16 น็อตเดี่ยว xzy: 36*16 น็อตเดี่ยว xzy: 40*12 ถั่วคู่ xzy: 40*12 ถั่วคู่ xzy: 40*12 ถั่วคู่ xzy: 40*12 ถั่วคู่ xzy: 40*12 ถั่วคู่
MM เป็นทางเลือก xy: 28*12 น็อตเดี่ยว z: 32*12 น็อตคู่ xz: 32*16 น็อตเดี่ยว y: 28*16 น็อตเดี่ยว
Guideway เชิงเส้น (ความกว้างของแนวทางเชิงเส้น/จำนวนของตัวเลื่อน) มม. xy: 30*2 z: 35*2 xy: 30*2 z: 35*2 XYZ: 35*2 x: 35*2 yz: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 (4 ราง)
น้ำหนักเครื่องจักร กิโลกรัม ประมาณ 2700 ประมาณ 2750 ประมาณ 3100 ประมาณ 3800 ประมาณ 4800 ประมาณ 5,000 ประมาณ 5200 ประมาณ 6000
PREV: 1165A ความเร็วสูงและศูนย์เครื่องจักรกลหนักที่มีความแม่นยำสูง
NEXT: ศูนย์ตัดเฉือนคอลัมน์คู่

ผลิตภัณฑ์ที่แนะนำ

ติดต่อกัน

+ SUBMIT
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน ศูนย์เครื่องตัดเฉือนแนวตั้ง supplier and custom ศูนย์เครื่องตัดเฉือนแนวตั้ง companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
  • รูปลักษณ์จากโรงงาน
  • รูปลักษณ์จากโรงงาน
  • อุปกรณ์
  • อุปกรณ์
  • อุปกรณ์
  • อุปกรณ์
  • อุปกรณ์
ข่าวอะไร
ความรู้ในอุตสาหกรรม

ศูนย์เครื่องตัดเฉือนแนวตั้ง: เครื่องมืออัจฉริยะสำหรับการผลิตที่แม่นยำ

ศูนย์เครื่องตัดเฉือนแนวตั้ง เป็นอุปกรณ์ประมวลผล CNC ที่มีประสิทธิภาพสูงเหมาะอย่างยิ่งสำหรับการประมวลผลที่แม่นยำของชิ้นส่วนที่ซับซ้อน ไม่เพียง แต่รวมเอาสาระสำคัญของเทคโนโลยี CNC ที่ทันสมัย ​​แต่ยังช่วยให้มั่นใจได้ถึงความมั่นคงสูงและความแม่นยำสูงของกระบวนการประมวลผลผ่านการกำหนดค่าที่เหมาะสมของชุดของส่วนประกอบที่มีความแม่นยำ ศูนย์เครื่องจักรกลแนวตั้งที่ผลิตโดย Ningbo Hongjia CNC Technology Co. , Ltd ใช้สกรูลูกบอลที่มีความแม่นยำสูงระดับ C3 การกำหนดค่านี้ปรับปรุงความแข็งแกร่งและความแม่นยำในการวางตำแหน่งสามแกนของเครื่องมือเครื่องจักรอย่างมาก ในเวลาเดียวกันด้วยตลับลูกปืนระดับ P4 และข้อต่อความแม่นยำ SpeedCN ความมั่นคงและความแม่นยำของกระบวนการประมวลผลจะช่วยให้มั่นใจได้ว่าเป็นรากฐานที่มั่นคงสำหรับการประมวลผลที่มีความแม่นยำสูง

ส่วนประกอบหลัก: การรับประกันคู่คุณภาพและเทคโนโลยี
ในการเลือกส่วนประกอบหลัก Hongjia CNC ยืนยันในการใช้แบรนด์ชั้นนำในอุตสาหกรรมเช่นสกรูลูกระดับ C3 จาก PMI, Hiwin หรือ THK และคู่มือการกลิ้งจากแบรนด์เดียวกันเพื่อให้แน่ใจว่าการเคลื่อนไหวที่มีความแม่นยำสูงของเครื่องมือเครื่องจักรในทิศทางสามแกน โดยเฉพาะอย่างยิ่งสำหรับแกน Z, V6/V7 Series มีสกรูบอลและคู่มือลูกกลิ้งจาก Rexroth, Hiwin, Yintai หรือ THK ซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักและความเสถียรของเครื่อง แกนทั้งสามใช้ตลับลูกปืนเกรด P4 รวมกับข้อต่อความแม่นยำของแบรนด์ SpeedCN ซึ่งลดข้อผิดพลาดในการส่งผ่านได้อย่างมีประสิทธิภาพและปรับปรุงประสิทธิภาพการประมวลผล

การประมวลผลที่มีประสิทธิภาพ: ประสิทธิภาพและการป้องกันที่มั่นคงมีความสำคัญเท่าเทียมกัน
เพื่อให้แน่ใจว่าประสิทธิภาพการตัดที่มีประสิทธิภาพและมีประสิทธิภาพศูนย์เครื่องจักรกลแนวตั้งของ Hongjia CNC ได้รับการติดตั้ง SpeedCN สั้น ๆ ของกระดูกสันหลัง การออกแบบของมันไม่เพียง แต่ปรับการส่งกำลังตัด แต่ยังช่วยป้องกันความเสียหายของแกนหมุนไปยังเศษซากที่เกิดขึ้นในระหว่างกระบวนการตัดผ่านฝาครอบป้องกันซึ่งยืดอายุการใช้งานของอุปกรณ์ นอกจากนี้ระบบการเปลี่ยนเครื่องมืออัตโนมัติในตัวของเครื่องช่วยปรับปรุงประสิทธิภาพการประมวลผลอย่างมากและอุปกรณ์ปรับสมดุลไนโตรเจนเสริมจะทำให้โหลดแบบไดนามิกในการเคลื่อนที่ของแกนหมุนได้ดียิ่งขึ้นเพื่อให้สามารถรักษาประสิทธิภาพที่ยอดเยี่ยม

การกำหนดค่าที่ยืดหยุ่น: ตอบสนองความต้องการในการประมวลผลที่หลากหลาย
เพื่อตอบสนองความต้องการเฉพาะของลูกค้าที่แตกต่างกันศูนย์เครื่องจักรกลแนวตั้งของ Hongjia CNC ให้การกำหนดค่าที่เป็นทางเลือกมากมาย ตัวอย่างเช่นลูกค้าสามารถเลือก BBT40-ф120-15000RPMประเภท Direct Speedcn Speedcn Long Long Nose หรือ BBT40-ф155-12000rpmประเภท Speedcn จมูกสั้น ๆ เพื่อตอบสนองความต้องการของวัสดุและปัญหาการประมวลผลที่แตกต่างกัน ในขณะเดียวกันตัวเปลี่ยนเครื่องมือยี่ห้อ Yitai แบรนด์ 24T ที่มีคุณสมบัติที่รวดเร็วและแม่นยำให้การสนับสนุนที่แข็งแกร่งอีกประการหนึ่งสำหรับการปรับปรุงประสิทธิภาพการประมวลผล สำหรับแอพพลิเคชั่นที่ต้องการความแม่นยำและความเสถียรที่สูงขึ้นคุณยังสามารถเลือกระบบถ่วงไนโตรเจนและอัพเกรดเป็นระบบระบายความร้อนด้วยน้ำกลาง (แบ่งออกเป็นประเภทโดยตรงที่มีและไม่มีข้อต่อโรตารี่) การกำหนดค่าเหล่านี้ช่วยเพิ่มประสิทธิภาพของเครื่องมือเครื่องจักรในสภาพแวดล้อมการประมวลผลที่มีความแม่นยำสูงและโหลดสูง
