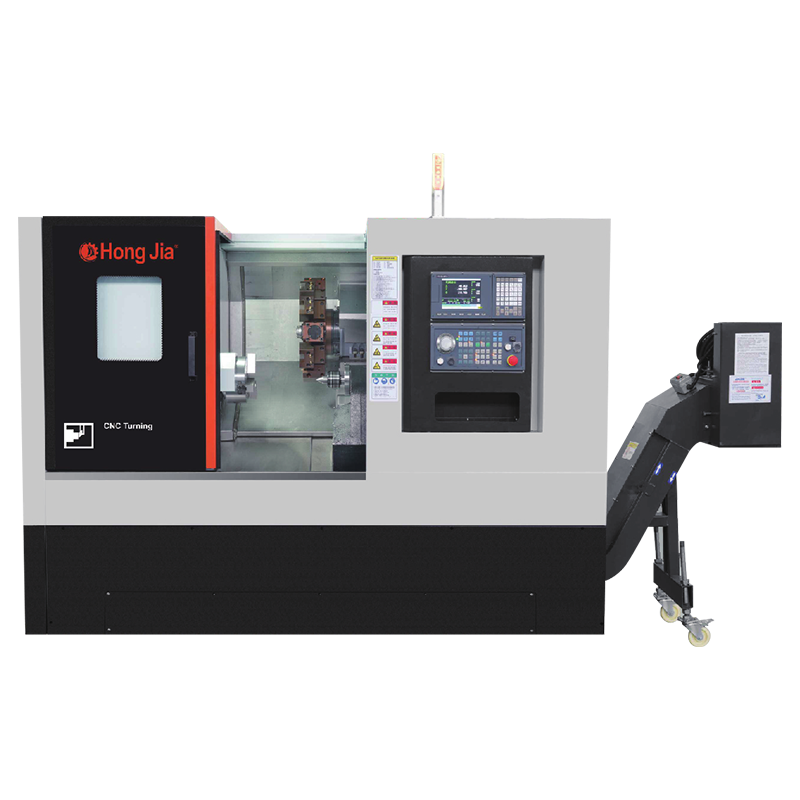

NC-108D เซอร์โวขับเคลื่อนศูนย์การเลี้ยวแนวนอน
ศูนย์หมุนแนวนอนที่ขับเคลื่อนด้วยเซอร์โวใช้เทคโนโลยีไดรฟ์มอเตอร์รุ่นล่าสุดให้ความหนาแน่นของพลังงานและประสิทธิภาพการแปลงที่สูงขึ้นเพื่อให้เครื่องมือเครื่องยังสามารถรักษาประสิทธิภาพและความแม่นยำที่มั่นคงเมื่อทำงานด้วยความเร็วสูง มอเตอร์ไดรฟ์รุ่นใหม่ทำให้เกิดเสียงรบกวนในการทำงานที่ลดลงผ่านการออกแบบที่ดีที่สุดและกระบวนการผลิตขั้นสูงสร้างสภาพแวดล้อมการทำงานที่สะดวกสบายยิ่งขึ้นสำหรับผู้ประกอบการ มอเตอร์ใช้วัสดุคุณภาพสูงและระบบหล่อลื่นขั้นสูงเพื่อยืดอายุการใช้งานอย่างมีประสิทธิภาพและลดค่าใช้จ่ายในการบำรุงรักษา
มอเตอร์แกนหมุนมีความสามารถในการออกแรงบิดสูงที่ยอดเยี่ยมและสามารถรักษาความเร็วและความแม่นยำในการประมวลผลที่มั่นคงแม้ภายใต้สภาวะการตัดหนัก ความร่วมมืออย่างใกล้ชิดระหว่างระบบควบคุมเซอร์โวและมอเตอร์แกนหมุนช่วยให้เครื่องมือเครื่องสามารถตอบสนองต่อคำแนะนำในการประมวลผลได้อย่างรวดเร็วและปรับปรุงประสิทธิภาพการประมวลผลและคุณภาพพื้นผิว
ข้อมูลการผลิต
ความสามารถในการประมวลผล
1. เครื่องกลึง, การขุดเจาะ, g และน่าเบื่อสามารถดำเนินการได้
2. โครงสร้างพื้นฐานที่แข็งแกร่งสูงเพื่อให้ได้การตัดหนัก
3. ความสามารถในการตัดที่ยอดเยี่ยมและความแม่นยำในการประมวลผลที่มั่นคงเพื่อให้ได้การผลิตสูง
4. ถังน้ำหล่อเย็นแบบดึงออกใช้เพื่อทำความสะอาดและตัดได้ง่าย
5. ความจุถังมาตรฐาน: 125L

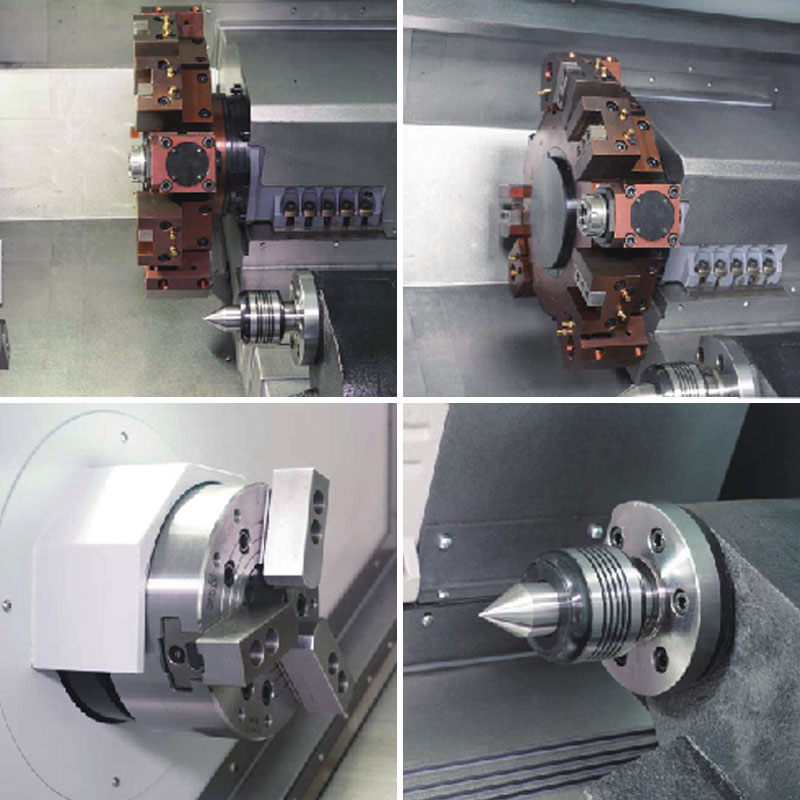

เครื่องมือการกำหนดค่าพื้นฐานของเครื่องมือ
1. Sytec รุ่นใหม่/22TA
2. มอเตอร์ไดรฟ์รุ่นใหม่
3. มอเตอร์แกนหมุนเซอร์โวแรงบิดสูงรุ่นใหม่เป็นมาตรฐาน
4. ไต้หวันหรือลวดลวดญี่ปุ่นและสกรู
5. ถังเก็บน้ำแยก
6. เครื่องกำจัดชิป
7. แรงดันน้ำมันสามกรงเล็บ
8. มาตรฐานพร้อมแกนหมุนกลไกความเร็วสูงในตัว
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | NC-108D | |
| สูงสุด เปลี่ยนเส้นผ่านศูนย์กลางของเตียง | มม. | φ560 | |
| สูงสุด เส้นผ่านศูนย์กลางเครื่องตัดเฉือน (ประเภทดิสก์) | มม. | ป้อมปืน 12 สถานีφ280 ป้อมปืน 8 สถานีφ330 | |
| สูงสุด เส้นผ่านศูนย์กลางการตัดเฉือน (ประเภทเพลา) | มม. | φ280 | |
| สูงสุด เส้นผ่านศูนย์กลางการหมุนบนสเก็ตบอร์ด | มม. | φ280 | |
| ระยะห่างระหว่างสองศูนย์ | มม. | 500 | |
| สูงสุด ความยาวการทำงาน | มม. | 500 | |
| สูงสุด ผูกก้านผ่านเส้นผ่านศูนย์กลางรู | มม. | φ52 | |
| แกนหลัก | รูปแบบจมูกแกนหมุน | A2-6 | |
| สปินเดิลผ่านเส้นผ่านศูนย์กลางรู | มม. | φ66 | |
| เรียวของรูด้านในแกนหมุน | MT-6 | ||
| ความสามารถในการถือกัน | 8 " | ||
| ดึงแบบฟอร์มการกระทำของก้าน | แรงดันไฮดรอลิก | ||
| สูงสุด ความเร็วแกนหมุน | r/นาที | 4000 | |
| พลังงานมอเตอร์หลัก | กิโลวัตต์ | 11/15 | |
| ให้อาหาร | การเดินทาง x-axiS | มม. | 225 |
| การเดินทางแกน z | มม. | 490 | |
| ความเร็วในการเคลื่อนที่ของแกน x/z | M/นาที | 25 | |
| ความแม่นยำ | ความแม่นยำในการวางตำแหน่ง (x/z) | มม. | 0.008/0.010 |
| ความแม่นยำในการวางตำแหน่งซ้ำ (x/z) | มม. | 0.006/0.008 | |
| Tower Tower Power | หมายเลขเครื่องมือ | 12 | |
| รูปแบบการขับขี่ | เซอร์โว | ||
| ความสูงของศูนย์ | มม. | 80 | |
| เวลาเปลี่ยนเครื่องมือ (T-T) | s | 0.2 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือที่น่าเบื่อ | มม. | 32 | |
| ข้อมูลจำเพาะของผู้ถือเครื่องมือสี่เหลี่ยมจัตุรัส | มม. | 25 | |
| ความเร็วหัว | R.P/นาที | 4000 | |
| พลังมอเตอร์หัวพลังงาน | กิโลวัตต์ | 3.6 | |
| แรงบิดหัว | N.M | 15 | |
| ประเภท Powerhead | BMT | 55 | |
| tailstock | Taper of Tailstock Sleeve | MT-5 | |
| สูงสุด/นาทีความยาวชิ้นงานชิ้นงาน | มม. | 500/60 | |
| โล่ความปลอดภัย | ปิดสนิท | ||
| ระบบควบคุมตัวเลข | Sytec 22TA/FANUC 0I-TF/GSK988TA | ||
| น้ำหนักเครื่องจักร | กิโลกรัม | ≈4200 | |
| ขนาดโดยรวมของเครื่อง (L × W × H) | มม. | 2500 × 1700 × 1790 | |
ติดต่อกัน
Ningbo Hongjia CNC Technology Co. , Ltd.
Ningbo Hongjia CNC Technology Co. , Ltd. เริ่มต้นขึ้นในปี 2549 และก่อตั้งขึ้นในปี 2561 ตั้งอยู่ในเขตใหม่ของ Qianwan เมืองหนิงโบจังหวัดเจ้อเจียงเขตใต้ของจีน มันเป็นองค์กรที่เชี่ยวชาญในการวิจัยการพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี เป็นจีน NC-108D เซอร์โวขับเคลื่อนศูนย์การเลี้ยวแนวนอน supplier and custom NC-108D เซอร์โวขับเคลื่อนศูนย์การเลี้ยวแนวนอน companyด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่หลากหลาย Hongjia CNC มุ่งมั่นที่จะให้บริการลูกค้าด้วยโซลูชั่น CNC ขั้นสูงเพื่อตอบสนองความต้องการของลูกค้าในอุตสาหกรรมที่แตกต่างกัน
โรงงานและอุปกรณ์
ข่าวอะไร
-
ในอุตสาหกรรมการผลิตที่มีการแข่งขันสูงขึ้นในปัจจุบัน บริษัทต่างๆ ต่างก็ต้องการโซลูชันการตัดเฉือนที่มีประสิทธิภาพสูง ความแม่นยำสูง และบูรณาการในระดับสูงมากขึ้น Ningbo Hongjia CNC Technology Co., Ltd. ผู้ผลิตมืออาชีพด้าน...
อ่านเพิ่มเติม -
เครื่องเจาะและแตะ เป็นเครื่องมือเครื่องจักรที่รวมฟังก์ชั่นการขุดเจาะและการแตะ ส่วนใหญ่ใช้ในการเจาะรูและสร้างเกลียวภายใน (การแตะ) ในวัสดุเช่นโลหะพลาสติกและไม้ ผ่านการดำเนินการอัตโนมัติหรือกึ่งอัตโนมัติช่วยปรับปรุ...
อ่านเพิ่มเติม -
1. ทำไมอุตสาหกรรมการบินและอวกาศถึงชอบ ศูนย์เลี้ยวแนวนอน - ความได้เปรียบของแรงโน้มถ่วง: หลีกเลี่ยงการเสียรูปของชิ้นงานขนาดใหญ่ ปัญหาการเปลี่ยนแนวตั้ง: เมื่อประมวลผลชิ้นงา...
อ่านเพิ่มเติม
ความรู้ในอุตสาหกรรม
Ningbo Hongjia CNC Technology Co. , Ltd. มุ่งเน้นไปที่การวิจัยและพัฒนาการผลิตและการขายอุปกรณ์ตัดโลหะซีเอ็นซี ด้วยความแข็งแกร่งทางเทคนิคที่แข็งแกร่งและประสบการณ์ในอุตสาหกรรมที่อุดมสมบูรณ์มันได้กลายเป็นซัพพลายเออร์ศูนย์เลี้ยวแนวนอนที่ขับเคลื่อนด้วยเซอร์โวและผู้ผลิตที่กำหนดเองซึ่งให้บริการโซลูชั่น CNC ขั้นสูงสำหรับลูกค้าในอุตสาหกรรมต่าง ๆ
ที่ ศูนย์หมุนแนวนอนเซอร์โว ใช้เทคโนโลยีมอเตอร์เซอร์โวไดรฟ์รุ่นล่าสุดด้วยความหนาแน่นของพลังงานที่ยอดเยี่ยมและประสิทธิภาพการแปลงและสามารถรักษาประสิทธิภาพที่มั่นคงและความแม่นยำสูงของเครื่องมือเครื่องจักรแม้ที่ความเร็วสูง
แรงบิดสูงของมอเตอร์แกนหมุนภายใต้สภาวะการตัดหนัก
ในสภาพแวดล้อมการประมวลผลการตัดหนักความสามารถและความสามารถในการตัดของเครื่องมือเครื่องจักรจะกำหนดคุณภาพการประมวลผลและประสิทธิภาพการผลิตโดยตรง ศูนย์หมุนแนวนอนของเซอร์โวที่พัฒนาโดย Ningbo Hongjia CNC Technology Co. , Ltd. ใช้มอเตอร์แกนหมุนขั้นสูงและระบบควบคุมเซอร์โวเพื่อให้แน่ใจว่ามันยังสามารถให้แรงบิดที่แข็งแกร่งภายใต้เงื่อนไขการตัดหนักรักษาความเร็วและความแม่นยำในการประมวลผลที่มั่นคง
มอเตอร์แกนหมุนประสิทธิภาพสูง NC-108D ใช้มอเตอร์แกนหมุนเอาต์พุตแรงบิดสูงซึ่งได้รับการปรับให้เหมาะสมเพื่อให้มีความหนาแน่นพลังงานสูงขึ้นและลดการสูญเสียพลังงาน แม้ในสภาพแวดล้อมการตัดที่ใช้งานหนักที่มีภาระสูง แต่ก็ยังสามารถรักษาพลังงานที่แข็งแกร่งเพื่อให้แน่ใจว่าความแม่นยำในการตัดเฉือนของชิ้นงาน
ระบบควบคุมเซอร์โวที่มีความแม่นยำสูงระบบควบคุมเซอร์โวทำงานอย่างใกล้ชิดกับมอเตอร์แกนหมุนเพื่อตรวจสอบโหลดการตัดแบบเรียลไทม์และปรับเอาต์พุตพลังงานตามข้อกำหนดการประมวลผลที่แตกต่างกัน อัลกอริทึมการควบคุมเวกเตอร์ขั้นสูงและเทคโนโลยีการชดเชยแรงบิดแบบไดนามิกช่วยให้เครื่องมือเครื่องสามารถตอบสนองต่อคำแนะนำในการประมวลผลได้อย่างรวดเร็วลดความผันผวนของความเร็วที่เกิดจากการเปลี่ยนแปลงโหลดระหว่างการตัดและปรับปรุงความมั่นคงในการประมวลผล
ระบบระบายความร้อนและการหล่อลื่นอัจฉริยะเพื่อลดการเพิ่มขึ้นของอุณหภูมิแกนหมุนในขณะที่เอาท์พุทแรงบิดสูง NC-108D ติดตั้งระบบทำความเย็นที่มีประสิทธิภาพและระบบหล่อลื่นขั้นสูง สารหล่อเย็นสามารถกำจัดความร้อนแบบตัดได้อย่างรวดเร็วเพื่อให้แน่ใจว่ามอเตอร์แกนหมุนยังคงสามารถทำงานได้อย่างเสถียรภายใต้ภาระสูง ในขณะเดียวกันระบบหล่อลื่นจะลดการสูญเสียแรงเสียดทานและปรับปรุงความทนทานของอุปกรณ์
การออกแบบโครงสร้างที่เข้มงวด NC-108D ใช้โครงสร้างเตียงเครื่องที่มีความแข็งแกร่งสูงและปรับการออกแบบส่วนประกอบสำคัญเพื่อลดการสั่นสะเทือนและการเสียรูปที่เกิดจากการตัดหนัก โครงสร้างที่มีความแข็งแกร่งสูงรวมกับเอาท์พุทแรงบิดของแกนหมุนที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความเสถียรที่สูงขึ้นและคุณภาพพื้นผิวที่ดีขึ้นในระหว่างการประมวลผล
การแปลงพลังงานที่มีประสิทธิภาพสูงและเทคโนโลยีไดรฟ์เซอร์โวที่สูญเสียไปมีประสิทธิภาพการแปลงพลังงานอย่างมีนัยสำคัญเมื่อเทียบกับวิธีการขับเคลื่อนแบบดั้งเดิม NC-108D ใช้วัสดุมอเตอร์ที่มีประสิทธิภาพสูงและการออกแบบแม่เหล็กไฟฟ้าที่ดีที่สุดเพื่อลดการสูญเสียมอเตอร์อย่างมีนัยสำคัญและปรับปรุงประสิทธิภาพการทำงานโดยรวม
ข้อดีที่สำคัญ
แรงบิดสูงอย่างต่อเนื่อง: แม้ในการตัดหนัก แต่ก็ยังสามารถรักษาความแม่นยำในการประมวลผลที่มั่นคงและคุณภาพพื้นผิว
การปรับแบบไดนามิกอัจฉริยะ: ระบบควบคุมเซอร์โวตรวจสอบภาระการตัดแบบเรียลไทม์และปรับความเร็วการตอบสนองของมอเตอร์ให้เหมาะสม
การป้องกันการระบายความร้อนที่มีประสิทธิภาพ: ลดอุณหภูมิที่เพิ่มขึ้นของมอเตอร์แกนหมุนและยืดอายุการใช้งาน
ความเสถียรของโครงสร้างสูง: ลดการสั่นสะเทือนที่เกิดจากการตัดโหลดสูงและปรับปรุงความสอดคล้องของผลิตภัณฑ์
